3. Teorie grafů a úlohy na grafech.

Vědeckou disciplinu, kterou nazýváme teorií grafů, tvoří soubor poznatků a metod, které vznikly především při zkoumání praktických úloh a byly později doplněny a zobecněny. Z tohoto hlediska tedy teorie grafů ucelenou teorii netvoří, ale je spíše pouze určitým souhrnem znalostí a pojmů.

Základy teorie grafů můžeme hledat v poměrně hluboké historii. Jednou z nejznámějších je úloha, která vznikla někdy v 18.století v pruském městě Königsbergu, jehož obyvatele zajímala odpověď na otázku: " Mohou-li projít po uzavřeném okruhu ve městě tak, aby prošli všech sedm mostů a to právě jednou?"

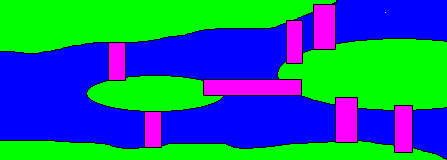

Situaci ve městě znázorňuje obr.1

Obr.1

Touto úlohou se zabýval i známý matematik Euler, jehož některé věty si jistě pamatujete z matematické analýzy, který tuto úlohu nejen matematicky zformuloval, ale i později sám vyřešil. Řešení této úlohy si ukážeme později.

Další důležitou etapou v rozvoji teorie grafů byla etapa spojená s řešením matematické úlohy, která vznikla v 19.století v Anglii. Jedná se o poměrně známou úlohu o čtyřech barvách:" Stačí čtyři různé barvy k vybarvení libovolné zeměpisné mapy v rovině nebo na sféře tak, aby v této mapě nebyly žádné dvě oblasti se společnou hranicí nenulové délky vybarveny stejnou barvou?"

Na rozdíl od úlohy, kterou řešil Euler, byla tato úloha vyřešena teprve v nedávno a to s využitím moderní výpočetní techniky. Že čtyři barvy jsou nutné, je možné dokázat poměrně lehce:

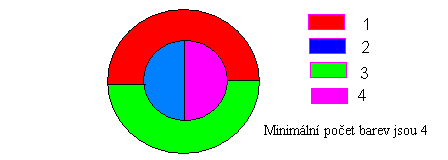

Obr.2

V našem století prošla teorie grafů stadiem formování a po publikaci knihy Königa v roce 1930 byla vpodstatě uznána jako samostatná disciplina. Obecně je dnes teorie grafů součástí širší teorie, kterou nazýváme teorií společností.

3.1. Základní pojmy teorie společností a grafů.

Obecně je možné říci, že společnost i graf jsou určitými systémy, které jsou charakterizovány obecně svými prvky a vztahy mezi nimi. Mějme zadánu množinu prvků V = {v}, jejíž prvky budeme nazývat individui společnosti a nechť je dále zadána množina U = {u : u E 2V} ,tuto množinu nazýváme množinou tříd a je podmnožinou množiny všech podmnožin množiny V .

Definice 3.1.

Společností nazýváme trojici {V,U,ľ}, kde ľ je tzv.incidenční funkcí. Funkce každému prvku množiny U přiřazuje konkrétní podmnožinu z množiny všech podmnožin množiny V.

Analogie s lidskou společností je zřejmá a odtud i název tohoto matematického objektu. Uveďme si pro názornost příklad jedné takové společnosti. Nejprve si jej zapíšeme matematicky a potom se jej pokusíme schématicky zobrazit:

V = {1,2,3,4,5 }, U = {{1,2,2},{3,4},{1,4,5},{5} }.Tímto zápisem je již v množině U zahrnuta i incidenční funkce.

Obr.3

Definice 3.2.

Grafem nazýváme biparitní společnost.

Poznámka.

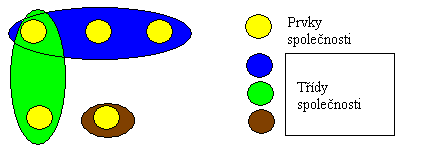

Biparitní společnost je taková společnost, ve které každý prvek třídy množin U je dvouprvkovou množinou. Prvky množiny U nazýváme hranami a prvky množiny V vrcholy grafu. Pokud v množinách vrcholů , které jsou přiřazeny incidenční funkcí prvku množiny hran záleží na uspořádání, pak graf nazýváme orientovaným. Na následujícím obrázku je zobrazen příklad jednoduchého orientovaného grafu. V = {1 , 2 , 3 }; U = {u1 , u2 , u3 },dále je zadána incidenční funkce f(u1)={(1,2)};f(u2)= {(3,2)};f(u3)={(1,3)}.

Obr. 4

Grafy zobrazujeme jako diagramy,schémata apod. Musíme si však uvědomit, že rozmístění vrcholů a tvar spojení vrcholů nehraje vůbec žádnou roli f stejný graf může být nakreslen nekonečně mnoha různými způsoby.

V následujícím odstavci budete seznámeni s některými základními pojmy teorie grafů.

Definice 3.3

Vrchol grafu, který není incidentní s žádnou hranou se nazývá izolovaným vrcholem. Vrchol, který je incidentní právě s jednou hranou je koncovým vrcholem grafu.

Definice 3.4

Stupněm vrcholu (valencí) nazýváme počet hran, které jsou incidentní s tímto vrcholem. Násobností hrany nebo dvojice vrcholů se nazývá počet hran, incidentních s těmito vrcholy. Graf, ve kterém je násobnost hran vyšší než jedna, se nazývá multigrafem.

V tomto grafu můžemeukázat některé z

těchto pojmů. Stupeň

vrcholu 1 je jedna,

vrcholu 2 je čtyři.

Vrcholy 1,3,4,5 jsou koncovými vrcholy grafu.

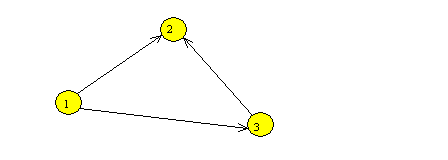

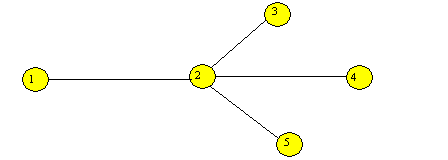

Obr. 5.

Definice 3.5

Cestou v grafu nazýváme posloupnost na sebe navazujících orientovaných hran.Řetězcem nazýváme posloupnost na sebe navazujících hran grafu, bez ohledu na orientaci.

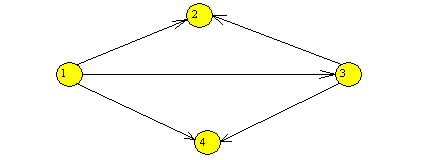

Obr. 6

V předchozím obrázku jsou cestami např. následující posloupnosti vrcholů: 1,3,2 ; 1,3,4 a řetězci posloupnosti 1,2,3,4 ; 2,3,1,4 apod.

Definice 3.6

Orientovaným cyklem nazýváme takovou cestu v grafu, která má identický počáteční a koncový vrchol. Neorientovaným cyklem v grafu nazýváme řetězec, který má stejný počáteční a koncový vrchol.

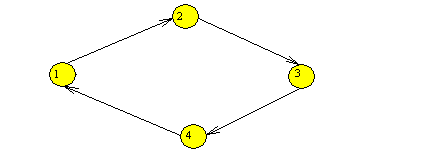

Na obrázku č.7 máme orientovaný cyklus 1,2,3,4, neorientovaný cyklus by mohl být 4,3,2,1 apod.

Definice 3.7

Graf nazýváme souvislým, jestliže pro každé dva vrcholy existuje řetězec, který je spojuje. Části nesouvislých grafů, které jsou samy o sobě souvislé, se nazývají komponentami grafu. Souvislostí grafu nazýváme číslo, které udává minimální počet vrcholů souvislého grafu, jejichž odstraněním vznikne nesouvislý graf. Řezem grafu nazýváme číslo, které udává minimální počet hran, po jejichž od@LH 6

stranění vznikne nesouvislý graf.

Obr. 7
Obr. 8

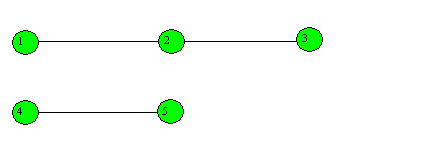

Graf zobrazený na obrázku 8 má dvě komponenty a jedná se tedy o nesouvislý graf. Jeho souvislý podgraf , obsahující vrcholy 1,2,3 má souvislost 1 a řez také 1.

Definice 3.8

Stromem se nazývá souvislý graf, který neobsahuje ani jeden cyklus.

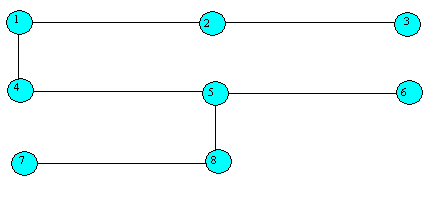

Obr. 9

Věta 3.1

Aby libovolný konečný, souvislý graf byl stromem, je nutné a postačující, aby počet jeho hran byl o jednu menší než počet jeho vrcholů.

Důkaz.

Z definice stromu je zřejmé, že pokud ke stromu přidáme jednu jedinou hranu, vznikne v takovém grafu cyklus, jestliže ze stromu odstraníme jednu jedinou hranu, vznikne nesouvislý graf, jehož komponentami jsou dva stromy.

Proveďme nyní důkaz na základě těchto elementárních předpokladů. Využijme k důkazu matematické indukce, kterou provedeme podle počtu vrcholů grafu. Je zřejmé, že pro U =1 a V =2 věta platí. Předpokládejme dále, že věta platí i pro libovolný počet vrcholů k,l < n. Podle předpokladu matematické indukce jsou počty jejich hran k-1 a l-1. Požadujme dále ,aby k+l=n+1.Grafy s těmito počty vrcholů jsou stromy podle předpokladu. Přidejme nyní jednu hranu, kterou spojíme nějaký vrchol prvního stromu s nějakým vrcholem druhého stromu. Vznikne nový souvislý graf, který bude obsahovat n+1 vrchol, k-1+l-1+1=n hran. Současně je zřejmé, že v grafu neexistuje cyklus, protože řezem nového grafu je číslo 1, jako bylo i řezem každého ze dvou podgrafů, ze kterých jsme jej sestavovali. Tím je věta dokázána.

Definice 3.9

Plochým (planárním) grafem se nazývá takový graf, který je možné zobrazit v rovině tak, že žádné dvojice hran se nekřižují jinde než ve vrcholech.

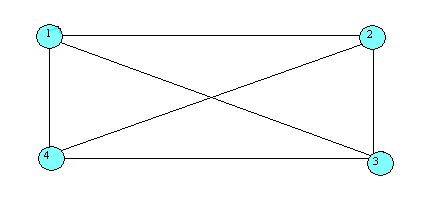

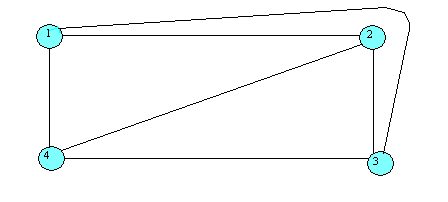

Obr. 10a a Obr. 10b

Na předcházejícím obrázku jsou dva identické grafy. Obrázek 10b je "neplanární" graf a na obrázku 10a je tentýž graf nakreslen jako graf planární.

Definice 3.10

Pokrytím grafu se nazývá souvislý graf, který obsahuje všechny vrcholy původního grafu a jehož množina hran je podmnožinou množiny hran původního grafu.

Definice 3.11

Dva grafy G a H se nazývají izomorfními, právě když existuje vzájemně jednoznačné zobrazení mezi množinami vrcholů a hran těchto grafů, které zachovává vztah incidence.

( V tomto směru jsou grafy na obrázcích 10a a 10b izomorfní)

3.2 Eulerovy a Hamiltonovy cesty a cykly v grafech.

Vraťme se nyní zpět k problému úlohy o sedmi mostech. Po předešlém úvodu nyní můžeme zformulovat tuto úlohu jako úlohu teorie grafů a také ji v této teorii vyřešit.

Definice 3.12

Cestu v grafu, ve které se vyskytuje každá hrana právě jednou nazýváme Eulerovou cestou. Má-li tato cesta počátek a konec v jednom jediném vrcholu, pak se jedná o Eulerův cyklus v grafu.

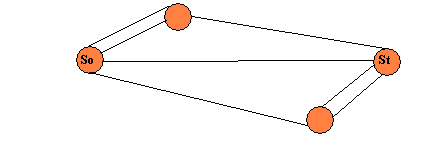

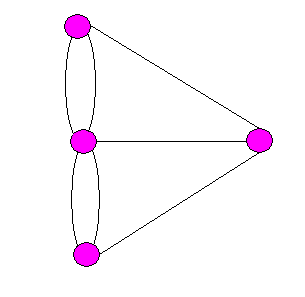

Odpovídající graf naší úlohy je nakreslen na obrázku č.11.Vrcholy grafu znázorňují jednotlivé ostrovy a pevniny a hrany jednotlivé mosty. Celý problém se tedy transformoval do teoretické otázky, zda v tomto grafu existuje Eulerova cesta. Odpověď by nás uspokojila pouze pro tento konkrétní případ a to je málo. Euler vyřešil tuto otázku obecně a nutné a dostačující podmínky pro existenci Eulerovy cesty v grafu formuluje následující věta.

Obr. 11

Věta 3.2

Eulerova cesta v souvislém grafu existuje, právě když tento graf obsahuje maximálně dva vrcholy lichého stupně.Předpokládáme, že graf je konečný.

(Na základě této věty můžeme konstatovat, že graf nakreslený na obrázku 8 takovouto cestu neobsahuje.)

Důkaz.

Důkaz provedeme konstruktivně, to znamená, že současně ukážeme, jak takovou cestu najít. Dříve než přejdeme k důkazu, konstatujme, že souvislý graf má buď všechny vrcholy sudého stupně, nebo dva nebo více vrcholů lichého stupně. Jinými slovy neexistuje graf s právě jedním vrcholem lichého stupně.

Předpokládejme nejprve, že graf obsahuje právě dva vrcholy lichého stupně. Označme je jako vrcholy A a B. Začněme sestavovat cestu z vrcholu A tak,že se budeme pohybovat z tohoto vrcholu po neopakujících se hranách tak dlouho, dokud to bude možné (možné to bude do té doby, dokud neskončíme ve vrcholu B a to proto, že všechny ostatní vrcholy mají sudý stupeň a tedy jestliže do vrcholu po jedné hraně vejdeme - tu již nemůžeme použít - zbyde minimálně jedna hrana, po které uvedený vrchol můžeme opustit), cestu ukončíme ve vrcholu B. Nyní mohou nastat dvě varianty - prošli jsme všechny hrany grafu a pak je Eulerova cesta nalezena

- zůstaly hrany, kterými jsme neprošli, všechny zbylé vrcholy s neprojitými hranami mají sudý stupeň.

V prvém případě je věta dokázána. Ve druhém případě odstraníme z grafu všechny použité hrany a získáme podgraf, ve kterém má každý vrchol sudý stupeň. Protože podle předpokladu je graf souvislý, musí se najít takový vrchol C ,který leží na již námi nalezené cestě a je incidentní nějakým hranám nového grafu. Vyjdeme-li z tohoto vrcholu C po nějaké hraně (po vyjití bude mít tento vrchol jako jediný lichý stupeň v novém grafu), musíme se do něj opět vrátit a vytvoříme tedy vlastně v tomto novém grafu Eulerův cyklus. Cestu v původním grafu získáme jako sjednocení cesty A-C,C-C,C-B. Znovu mohou vzniknout nám již známé dvě varianty. Tímto způsobem můžeme pokračovat až do vyčerpání všech hran grafu. Je zřejmé, že tento proces je konečný. Pokud mají všechny vrcholy sudý stupeň je možno vynechat první část důkazu a začít od vrcholu C. V případě všech vrcholů sudého stupně existuje tedy v grafu Eulerův cyklus. Věta je dokázána, co se týče dostatečnosti. Z hlediska nutné podmínky je důkaz triviální. Pokud by v grafu existovaly více než dva vrcholy lichého stupně, musela by mít cesta víc než jeden začátek nebo víc než jeden konec, což je zřejmý nesmysl.

Praktickými úlohami na tento problém jsou úlohy o svozu odpadu z městských ulic, stanovení trasy pro čištění vozovek apod. Zajímavou úlohou je také úloha o výběru ulic s jednosměrným a obousměrným provozem, kdy je jednosměrný provoz žádoucí realizovat v maximálním počtu ulic.

Definice 3.13

Prostý cyklus je takový cyklus v grafu, který prochází každým vrcholem cyklu pouze jednou.

Definice 3.14

Graf se nazývá grafem Hamiltona, jestliže obsahuje prostý cyklus, který obsahuje všechny vrcholy grafu.

Definice 3.15

Graf, který obsahuje pro libovolnou dvojici vrcholů jim incidentní hranu, se nazývá plným grafem.

Věta 3.3

Plný graf je vždy grafem Hamiltona.

Důkaz.

Plný graf je charakteristický tím, že obsahuje spojnice libovolných dvou vrcholů. Je zřejmé, že pokud vyjdeme z vrcholu s číslem 1, můžeme se po nějaké hraně dostat do každého z n-1 zbylých vrcholů, z druhého pak do všech n-2 vrcholů, v kterých jsme ještě nebyli a podobně dál. Z vrcholu s číslem n pak zpět do prvního vrcholu a tím je věta dokázána.

Je zajímavé, že předchozí věta dává postačující podmínku pro existenci Hamiltonova cyklu. Na rozdíl od Eulerovy věty nutná podmínka pro existenci cyklu Hamiltona v grafu není známa.

Aplikační úlohou pro nalezení nejkratšího cyklu Hamiltona v grafu je známá úloha o obchodním cestujícím, která se formuluje následovně:

Je dáno m míst, která má navštívit obchodní cestující. Cestující vyjíždí z jednoho z těchto míst , opět se do něj musí vrátit a má navštívit všech m míst právě jednou. Cílem operace přitom je, aby jeho cesta byla co nejkratší.

Jinými slovy je v oblasti teorie grafů zadána úloha o nalezení nejkratšího cyklu Hamiltona. Algoritmem (jedním z nejefektivnějších) pro řešení této úlohy se zabývá paragraf 3.4.

3.3 Algebraická vyjádření grafů.

Jedním z důležitých směrů teorie grafů bezesporu souvisí s metodami jejich popisu. Jak jsme si již ukázali,jeden graf můžeme nakreslit různými způsoby,kdežto matematické vyjádření grafu určitými prostředky je pouze jedno.

Druhým důvodem pro algebraický popis grafů je zpracování úloh teorie grafů na počítači - schéma si zatím počítač dostatečně rychle a srozumitelně nepřečte.

Grafy popisujeme obvykle prostřednictvím vektorů a matic, používáme tedy matematický aparát lineární algebry. Díky tomu můžeme pak s grafy provádět různé algebraické operace a jejich výsledky opět zpětně interpretovat v teorii grafů.

Incidenční matice grafu.

Incidenční matice, neboli česky matice sousednosti, zachycují matematicky vztahy sousednosti vrcholů, hran a vrcholů a hran. Nejčastěji, mohou ale zachycovat i sousednost cyklů apod.

a) matice sousednosti vrcholů grafu. Prvky této matice jsou čísla 0 nebo 1 u grafu a obecně celá čísla u multigrafu. Prvek matice aij je roven počtu hran vedoucích z vrcholu i do vrcholu j grafu (u neorientovaného grafu pouze počtu hran, které spojují vrcholy i a j). Matice je čtvercová, řádky a sloupce odpovídají vrcholům grafu. Pokud je graf neorientovaný, je matice symetrická.

b) matice sousednosti hran grafu. V této matici řádky a sloupce odpovídají hranám grafu a každý prvek matice aij je roven počtu vrcholů, které jsou incidentní hranám i a j.

c) matice sousednosti vrcholů a hran. V této matici řádky odpovídají vrcholům grafu a sloupce hranám. Prvek matice je roven jedné (nule), když odpovídající vrchol je (není) incidentní odpovídající hraně.

d) matice vzdáleností vrcholů grafu. V praxi se velmi často setkáváme s reálnými grafy a sítěmi,jako jsou silniční, železniční, dopravní, energetické aj. V těchto případech pouze topologie je grafu slabou charakteristikou reálné úlohy, a proto do modelu vnášíme další doplnitelné informace. Jednou z těchto informací může být vzdálenost mezi vrcholy. Tuto otázku řešíme tak, že každé hraně grafu přiřadíme ještě číselnou hodnotu (její délku). Takový graf pak nazýváme ohodnoceným grafem.

Vrcholy takovéto matice odpovídají sloupcům i řádkům a prvky této matice pak vzdálenostem odpovídajících vrcholů grafu.

Příklad.

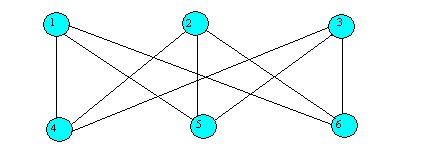

Pro ilustraci a lepší pochopení výše uvedených pojmů si zobrazme určitý graf a vytvořme jeho incidenční matice. Graf je znázorněn na obrázku č.12.

Obr. 12

Incidenční matice vrcholů grafu
0  0  0  1  1  1
0  0  0  1  1  1
0  0  0  1  1  1
1  1  1  0  0  0
1  1  1  0  0  0
1  1  1  0  0  0
Incidenční matice hran grafu
2  1  1  1  0  0  0  0  1
1  2  1  0  1  0  0  1  0
1  1  2  0  0  1  1  0  0
1  0  0  2  1  1  0  0  1
0  1  0  1  2  1  0  1  0
0  0  1  1  1  2  1  0  0
0  0  1  0  0  1  2  1  1
0  1  0  0  1  0  1  2  1
1  0  0  1  0  0  1  1  2
Incidenční matice vrcholů a hran grafu.
1  1  1  0  0  0  0  0  0
0  0  0  1  1  1  0  0  0
0  0  0  0  0  0  1  1  1
1  0  0  1  0  0  0  0  1
0  1  0  0  1  0  0  1  0
0  0  1  0  0  1  1  0  0
Příklad.

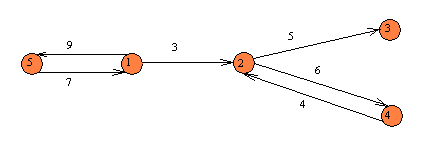

Uveďme si nyní příklad ohodnoceného grafu a odpovídající matice vzdáleností tohoto grafu.

Obr.13
0  3  #  #  7
#  0  5  6  #
#  #  0  #  #
#  4  #  0  #
9  #  #  #  0
V uvedené matici symbol nekonečno znamená, že mezi uvedenými vrcholy chybí přímá spojnice.

3.4 Metoda větví a hranic, algoritmus Littla.

Metoda větví a hranic je v současné době jednou z nejefektivnějších optimalizačních metod, zejména pro úlohy kombinatorického typu. Její podstatou je rozdělení oblasti přípustných řešení (to jsou taková řešení, která vyhovují omezujícím podmínkám úlohy - v našem případě jsou přípustnými řešeními všechny cykly Hamiltona) na několik částí, obvykle na dvě. Pokud se jedná o úlohu minimalizační, pak nalezneme na každé z těchto částí minorantu, což je taková funkce, která je na celé části množiny přípustných řešení menší než původní cílová funkce úlohy. Dále větvíme tu část množiny přípustných řešení, která má menší minorantu (předpokládáme, že je více pravděpodobné, že hledané optimální řešení je v této části). Odtud tedy část názvu metody - metoda větví. Pokud se nám podaří nalézt tímto postupem nějaké řešení (části množiny se neustále zmenšují až v nich může zbýt pouze jeden bod), pak z řešení vyloučíme všechny množiny, které vznikly větvením a jejichž minoranta je větší než hodnota cílové funkce na nalezeném řešení (protože podle definice minoranty se v této množině nemůže vyskytovat řešení, které by bylo lepší, než řešení námi již nalezené). U zbylých množin pokračujeme v procesu dělení do té doby, dokud je co dělit.

Jinými slovy, nalezené řešení tvoří jakousi hranici, podle které oddělujeme množiny na perspektivní a neperspektivní. Toto je současně popis metody a zdůvodnění jejího názvu.

Algoritmus Littla.(Základní myšlenky)

KROK 1. Zadáme matici vzdáleností grafu. V této matici neexistující hrany nahradíme symbolem .Dále provedeme redukci matice sazeb, to znamená, že od každého prvku v řádku odečteme nejmenší prvek v tomto řádku a od každého prvku ve sloupci potom odečteme také nejmenší prvek v tomto sloupci. Vznikne nezáporná matice vzdáleností, která má tu vlastnost, že optimální řešení původní úlohy je stejné, jako řešení nové úlohy s touto redukovanou maticí sazeb.

Nechť cij je prvek matice sazeb. V takovém případě pak cílovou funkci, která minimalizuje délku cyklu Hamiltona, můžeme vyjádřit jako

m i n cij*xij = >  (cij - ai - bj)*xij =
i  j  i  j
cij*xij -  ai * ( xij) -  bj * ( xij) =
i  j  i  j  j  i
cij*xij - A - B ,

to znamená, že původní a nová cílová funkce se mezi sebou liší pouze o konstantu a tedy z hlediska argumentu mají stejné optimální řešení. Pokud nyní sečteme prvky ai a bj , které vznikaly při redukci matice vzdáleností

ľ =  ai +  bj,

dostaneme konstantu, která je minorantou a říká nám, že v grafu neexistuje žádný cyklus Hamiltona, který by byl kratší než výše uvedená hodnota. Matice, která vznikne redukcí matice původní, má tu vlastnost, že v každém řádku a každém sloupci je minimálně jedna nula. Pokud by se nám podařilo vybrat v každém sloupci a řádku právě jednu nulu, pak bychom získali cyklus Hamiltona a jeho délka by byla rovna minorantě. Protože tato situace je poměrně málo pravděpodobná, je třeba určit pravidlo, podle kterého vybereme nějakou z perspektivních nul a rozvětvíme množinu všech cyklů Hamiltona na dvě skupiny. Na ty, které danou, perspektivní hranu obsahují, a na ty, které tuto hranu neobsahují. Pro tento účel si jednotlivé nuly ohodnotíme tzv. stupni, což jsou čísla, která udávají , co ztrácím, pokud uvedenou nulu vyberu. Stupeň nuly tvoří součet dalšího minimálního prvku ve sloupci a v řádku.

KROK 2. Vypočteme stupně jednotlivých nul v redukované matici.

oij = min cil + min ckj ,pro všechna cij=0
l#j  k#i
Nyní vybereme takovou nulu, pro kterou je stupeň maximální. Pokud je takových nul více, vybereme některou z nich. Nechť je to nula s indexy r,s.

KROK 3. Rozdělíme množinu všech cyklů Hamiltona na dvě disjunktní podmnožiny. Na podmnožinu, která obsahuje cykly s hranou (r,s) a na podmnožinu, ve které žádný cyklus Hamiltona neobsahuje tuto hranu. V algebraickém vyjádření toho dosáhneme tak, že v prvém případě vyškrtneme z matice vzdáleností řádek r a sloupec s a prvek csr zaměníme za nekonečno, nekonečnem nahradíme také všechny prvky, které by mohli tvořit kratší cykly ( tím eliminujeme vznik jiných cyklů, než jsou cykly Hamiltona). Ve druhém případě zaměníme pouze prvek crs za nekonečno (tím dosáhneme toho, že cyklus, který by obsahoval tuto hranu, má nekonečnou délku a tedy nemůže být minimální). Takto tedy vznikly z původní matice dvě matice nové. Označme je X0 a X1.

KROK 4. Nyní provedeme redukci matic X0 a X1 a vypočteme hodnoty minorant těchto matic jako

ľ0 = ľ + h0 a ľ1 = ľ + h1 ,

kde h0 a h1 jsou minoranty těchto dvou nových matic. Nyní z těchto dvou matic vybereme tu, která má menší minorantu a podrobíme ji krokům 2,3 algoritmu. Dostaneme se znovu ke kroku 4, ale již se třemi maticemi např. X00,X01,X1, vypočteme minoranty matic ľ01,ľ00 a z těchto tří minorant (ještě máme minorantu ľ1) vybereme minimální.

Takto postupujeme do té doby, dokud nedostaneme matici ,jejíž hodnost se rovná dvěma (Rank Xijkl..= 2). V takovém případě již máme nalezen jeden z cyklů Hamiltona (zbylé dvě hrany leží buď na hlavní nebo na vedlejší diagonále této matice). Známe-li nějaký cyklus Hamiltona, můžeme potom odstranit všechny množiny Xijkl.., jejichž minoranty jsou větší nebo rovny délce našeho cyklu. Pokud jsme takto odstranili všechny matice Xijkl..,pak můžeme celý postup algoritmu ukončit a námi nalezený cyklus bude minimálním cyklem Hamiltona v grafu. Pokud se nám nepodařilo odstranit všechny matice, pak pokračujeme ve větvení té, která má minimální minorantu.

Celý postup si ukážeme na konkrétním příkladu. Nechť je zadán graf maticí vzdáleností
ai
#  30  40  15  6  9
10  #  18  7  9  7
20  30  #  1  10  1
25  10  35  #  5  5
9  8  7  6  #  6
po odečtení hodnot ai od jednotlivých řádků vznikne následující matice
#  24  34  9  0
3  #  11  0  2
19  29  #  0  9
20  5  30  #  0
3  2  1  0  #
3  2  1  0  0  bj
Odečtením hodnot bj od příslušných sloupců vznikne redukovaná matice vzdáleností a sečtením hodnot ai a bj hodnota minoranty ľ.
#  22  33  9  0
0  #  10  0  2
16  27  #  0  9
17  3  29  #  0
0  0  0  0  #
ľ = 6 + 7 + 1 + 5 + 6 + 3 + 2 + 1 + 0 + 0 = 31

Nyní můžeme konstatovat, že neexistují žádné cykly Hamiltona, které by měly menší délku než 31 jednotek. Najdeme nyní stupně jednotlivých nul.
#  22  33  9  0-9
0-0  #  10  0-0  2
16  27  #  0-9  9
17  3  29  #  0-3
0-0  0-3  0-10  0-0  #
Jak vidíme , jako nejperspektivnější se jeví prvek matice (5,3), což odpovídá hraně 5,3 grafu. Vytvoříme nyní matice X0 a X1.
#  22  9  0
0  #  0  2
16  27  0  #
17  3  #  0
3
Znovu musíme provést redukci matice sazeb a vypočíst minorantu, která pro tuto matici nyní bude
ľ0 = 31 + 3 = 34

Dále vytvoříme matici X1
#  22  33  9  0
0  #  10  0  2
16  27  #  0  9
17  3  29  #  0
0  0  #  0  #
10
ľ1 = 31 + 10= 41

Z vypočtené minoranty vidíme, že minoranta první matice je nejmenší, a proto budeme dále větvit matici X0. Vypočteme nové stupně nul:
#  19  9  0-9
0-0  #  0-0  2
16  24  0-16  #
17  0-19  #  0-3
Největší stupeň má nula pro prvek 2,4. Podle tohoto prvku tedy rozvětvíme matici dále
#  9  0
0  #  2
16  0  #
#  19  9  0
0  #  0  2
16  24  0  #
17  3  #  0
Vypočteme znovu minoranty pro tyto dvě matice a sice

ľ00 = ľ0 = 34 , ľ01= ľ0 + 19 = 53 , ľ1 = 41 ,

odtud je zřejmé, že budeme dále větvit množinu X00. Pro tento účel opět vypočteme stupně jednotlivých nul.
#  9  0-11
0-16  #  2
16  0-25  #
Po rozvětvení podle hrany 3,4 získáme následující dvě matice. První má minorantu stejnou jako matice předchozí, druhá má minorantu 59.
#  0
0  2
ľ000=ľ00=34 , ľ001=ľ00+25=59 ,ľ01= ľ0 + 19 = 53 , ľ1 = 41 .

Je vidět, že nejmenší minorantu má první množina. V ní můžeme už nyní určit cyklus Hamiltona, který tvoří dříve vybrané hrany (5,3),(4,2),(3,4) a dvě hrany z poslední množiny (1,5) a (2,1). Délka tohoto cyklu Hamiltona je 34 jednotek. Další postup algoritmu je zbytečný, protože žádná ze zbylých množin nemá menší minorantu než je délka tohoto cyklu, a proto v nich nemůže být obsažen kratší cyklus. Je třeba však mít na paměti,že tato situace může reálně nastat a pak je třeba se vrátit k větvení této množiny!!!

Zamyslete se nad úlohou, kdy není třeba se vrátit zpět do výchozího vrcholu grafu a nad úlohou, kdy je naopak pevně určen počátek cesty obchodního cestujícího.

Výše uvedený algoritmus realizuje následující program. (tento program neeliminuje všechny kratší cykly)
PROGRAM LITTLE;
LABEL 9;
CONST MAX=10;MUCH=32767;
TYPE UKAZ=^ZAZNAM;
MATRIX=ARRAY[1..MAX,1..MAX] OF INTEGER;
ZAZNAM=RECORD
MAT:MATRIX;
GAMA,ROZMER:INTEGER;
NEXT:UKAZ
END;
VAR X,ZACATEK:UKAZ;
POLE:ARRAY[1..8] OF INTEGER;
A,M:MATRIX;
G,R,U,V,I,J,N,SUM,C:INTEGER;
SB:STRING[14];
F:TEXT;
FUNCTION MIN(L:INTEGER;HORZ,SELF:BOOLEAN):INTEGER;
VAR K,MM:INTEGER;
BEGIN MM:=MUCH;CASE HORZ OF
TRUE :FOR K:=1 TO N DO
IF (A[L,K]>=0) AND (A[L,K]<MM) AND ((L<>I) OR (K<>J) OR
SELF)
THEN MM:=A[L,K];
FALSE:FOR K:=1 TO N DO
IF (A[K,L]>=0) AND (A[K,L]<MM) AND ((K<>J) OR (L<>I) OR SELF)
THEN MM:=A[K,L]
END;IF MM>32700 THEN MIN:=0 ELSE MIN:=MM
END; (* MIN *)
PROCEDURE REDUC;
VAR S:INTEGER;
BEGIN SUM:=0;
FOR I:=1 TO N DO
BEGIN S:=MIN(I,TRUE,TRUE);
IF S>0 THEN FOR J:=1 TO N DO IF A[I,J]>=0 THEN A[I,J]:=A[I,J]-S;
SUM:=SUM+S
END;
FOR J:=1 TO N DO
BEGIN S:=MIN(J,FALSE,TRUE);
IF S>0 THEN FOR I:=1 TO N DO IF A[I,J]>=0 THEN A[I,J]:=A[I,J]-S;
SUM:=SUM+S
END
END; (* REDUC *)
PROCEDURE ZARAD;
VAR P,Q:UKAZ;
BEGIN P:=ZACATEK;Q:=NIL;
WHILE (P^.GAMA<G+SUM) OR (P^.GAMA=G+SUM) AND (P^.ROZMER<R) DO
BEGIN Q:=P;P:=P^.NEXT END;
NEW(X);X^.GAMA:=G+SUM;X^.MAT:=A;X^.ROZMER:=R;
IF Q=NIL THEN
BEGIN X^.NEXT:=ZACATEK;ZACATEK:=X END
ELSE BEGIN X^.NEXT:=P;Q^.NEXT:=X END
END; (* ZARAD *)
BEGIN WRITE('Nazev datoveho souboru:');READLN(SB);ASSIGN(F,SB);
RESET(F);READLN(F,N);
FOR I:=1 TO N DO
BEGIN FOR J:=1 TO N DO BEGIN READ(F,A[I,J]);WRITE(LST,A[I,J]:7) END;
READLN(F);WRITELN(LST) END;WRITELN(LST);WRITELN(LST);
REDUC;G:=SUM;R:=N; FOR I:=1 TO 8 DO POLE[I]:=0;
NEW(ZACATEK);ZACATEK^.NEXT:=NIL;ZACATEK^.GAMA:=MUCH;
REPEAT SUM:=-1;
FOR I:=1 TO N DO
FOR J:=1 TO N DO
IF A[I,J]=0 THEN
BEGIN C:=MIN(I,TRUE,FALSE)+MIN(J,FALSE,FALSE);
IF C>SUM THEN
BEGIN SUM:=C;U:=I;V:=J END
END;
M:=A;
A[U,V]:=-5;A[V,U]:=MUCH;
FOR J:=1 TO N DO IF A[U,J]<>-5 THEN A[U,J]:=-1;
FOR I:=1 TO N DO IF A[I,V]<>-5 THEN A[I,V]:=-1;
REDUC;R:=R-1;ZARAD;
A:=M;A[U,V]:=MUCH;REDUC;R:=R+1;ZARAD;
A:=ZACATEK^.MAT;R:=ZACATEK^.ROZMER;G:=ZACATEK^.GAMA;
ZACATEK:=ZACATEK^.NEXT
UNTIL R=2; C:=-1;
FOR I:=1 TO N DO FOR J:=1 TO N DO
IF (A[I,J]=-5)
THEN WRITELN(LST,'hrana ',I,' ',J);
FOR I:=1 TO N DO FOR J:=1 TO N DO
IF A[I,J]=0 THEN BEGIN C:=C+2; POLE[C]:=I;
POLE[C+1]:=J END;
FOR I:=2 TO 4 DO
IF (POLE[2*I-1]<>POLE[1]) AND (POLE[2*I]<>POLE[2]) AND
(POLE[2*I-1]<>0)
THEN BEGIN WRITELN (LST,'hrana ',POLE[1],POLE[2]:2);
WRITELN (LST,'hrana ',POLE[2*I-1],POLE[2*I]:2);
GOTO 9
END;
FOR I:=3 TO 4 DO
IF (POLE[2*I-1]<>POLE[3]) AND (POLE[2*I]<>POLE[4]) AND
(POLE[2*I]<>0)
THEN BEGIN WRITELN (LST,'hrana ',POLE[3],POLE[4]:2);
WRITELN (LST,'hrana ',POLE[2*I-1],POLE[2*I]:2)
END;
9: END.
Vzor struktury vstupních dat.

5

30000 5 7 1 12

4 30000 12 6 30000

1 7 30000 5 15

19 15 17 30000 25

30000 12 24 7 30000

Ošetřená metoda proti uzavření kratších cyklů než jsou Hamiltonovy cykly v HP-PASCALu
( procedura TEST)

PROGRAM LITTLE(F,LST,input,output);

{ HEWLETT PACKARD HP-PASCAL COMPILER }
{ Pro PC : 1.Zmenit vstup a vystup dat
    2.Osetrit velikost HEAPu napr.prubeznym ulozenim na disk }

CONST MAX=25;MUCH=maxint-1000;

TYPE UKAZ=^ZAZNAM;
     MATRIX=ARRAY[1..MAX,1..MAX] OF INTEGER;
     ZAZNAM=RECORD
            MAT:MATRIX;
            GAMA,ROZMER:INTEGER;
            NEXT:UKAZ
            END;

VAR X,ZACATEK:UKAZ;
    A,M:MATRIX;
    G,R,U,V,I,J,K,N,SUM,C:INTEGER;
    LST,F:TEXT;
    log:boolean;pocet,gsum:integer;

FUNCTION TEST:Boolean;
var i,j,uu,vv:integer;t:boolean;
begin uu:=u;vv:=v;t:=true;i:=1;
  while t and (i<=n) do
   if a[vv,i]=-5 then begin vv:=i;i:=1;
   t:= not (uu=vv) end else i:=i+1;
 if not t then begin a:=m;a[u,v]:=MUCH end;
 Test:=t;
end;

FUNCTION MIN(L:INTEGER;HORZ,SELF:BOOLEAN):INTEGER;
VAR K,MM:INTEGER;t:boolean;
BEGIN MM:=MUCH;t:=true;
 CASE HORZ OF
      TRUE :FOR K:=1 TO N DO
            IF (A[L,K]>=0) AND (A[L,K]<MM) AND ((L<>I) OR (K<>J) OR SELF)
            THEN begin t:=false;MM:=A[L,K] end;
      FALSE:FOR K:=1 TO N DO
            IF (A[K,L]>=0) AND (A[K,L]<MM) AND ((K<>j) OR (L<>i) OR SELF)
            THEN begin t:=false;MM:=A[K,L] end
               END;
        IF t THEN MIN:=0 ELSE MIN:=MM
END; (* MIN *)

PROCEDURE REDUC;
VAR S,I,J:INTEGER;t:boolean;
BEGIN SUM:=0;t:=false;
      FOR I:=1 TO N DO
      BEGIN S:=MIN(I,TRUE,TRUE);t:=(s=much) or t;
            IF S>0 THEN FOR J:=1 TO N DO IF A[I,J]>=0 THEN A[I,J]:=A[I,J]-S;
            SUM:=SUM+S
      END;
      FOR J:=1 TO N DO
      BEGIN S:=MIN(J,FALSE,TRUE);t:=(s=much) or t;
            IF S>0 THEN FOR I:=1 TO N DO IF A[I,J]>=0 THEN A[I,J]:=A[I,J]-S;
            SUM:=SUM+S
      END;
      if t then sum:=much;
END; (* REDUC *)

PROCEDURE ZARAD;
VAR P,Q:UKAZ;i:integer;
BEGIN P:=ZACATEK;Q:=NIL;i:=1;
 if (much>sum)and(much>g) then gsum:=sum+g else gsum:=much;
      WHILE (P<>nil)
      and((P^.GAMA<GSUM) OR (P^.GAMA=GSUM) AND (P^.ROZMER<R)) DO
      BEGIN Q:=P;P:=P^.NEXT;i:=i+1 END;
      if P<>nil then begin
      NEW(X);X^.GAMA:=GSUM;X^.MAT:=A;X^.ROZMER:=R;
      IF Q=NIL THEN
      BEGIN X^.NEXT:=ZACATEK;ZACATEK:=X END
      ELSE BEGIN X^.NEXT:=P;Q^.NEXT:=X END;
      pocet:=pocet+1
      END
END; (* ZARAD *)

procedure ZRUS;
VAR P,Q,X:UKAZ;
BEGIN P:=ZACATEK;WHILE (P^.GAMA<=GSUM) and (p^.rozmer<>0) and (p^.next<>nil)do
 q:=p;p:=p^.next;
 WHILE p<>nil do begin x:=p;p:=p^.next;dispose(x) end;
 q^.next:=nil;
END;

procedure tiskmat;
var i,j:integer;
begin for i:=1 to n do begin for j:=1 to n do write(lst,a[i,j]:6);writeln(lst)
 end
end;

BEGIN REWRITE(LST);
      WRITELN(LST,'MATICE VZDALENOSTI');
      WRITELN(LST,'------------------');
      RESET(F);READLN(F,N);pocet:=0;
      FOR I:=1 TO N DO
      BEGIN FOR J:=1 TO N DO BEGIN READ(F,A[I,J]);WRITE(LST,A[I,J]:7) END;
            READLN(F);WRITELN(LST) END;WRITELN(LST);WRITELN(LST);
 FOR I:=1 TO N DO A[I,I]:=MUCH;
      REDUC;G:=SUM;R:=N;
      NEW(ZACATEK);ZACATEK^.NEXT:=NIL;ZACATEK^.GAMA:=MUCH;m:=a;
      ZACATEK^.MAT:=a;
      REPEAT
      REPEAT
      SUM:=-1;
             FOR I:=1 TO N DO
             FOR J:=1 TO N DO
             IF A[I,J]=0 THEN
             BEGIN C:=MIN(I,TRUE,FALSE)+MIN(J,FALSE,FALSE);
                   IF C>SUM THEN
                   BEGIN SUM:=C;U:=I;V:=J END
             END;
      if r>1 then begin
      log:=test;
      if not log then begin
  reduc;
       zarad;
       a:=zacatek^.mat;r:=zacatek^.rozmer;
       g:=zacatek^.gama;
  x:=zacatek;zacatek:=zacatek^.next;dispose(x);pocet:=pocet-1;
       end; end
 else log:=true;
 UNTIL log;
             M:=A;
             if (R>1)and(a[v,u]>=0) then A[v,u]:=MUCH;a[u,v]:=-5;
             FOR J:=1 TO N DO IF A[U,J]<>-5 THEN A[U,J]:=-1;
             FOR I:=1 TO N DO IF A[I,V]<>-5 THEN A[I,V]:=-1;
      writeln('Pocet konc.matic:',pocet:10);
             REDUC;R:=R-1;ZARAD;if r=0 then ZRUS;
             A:=M;A[U,V]:=MUCH;REDUC;R:=R+1;ZARAD;
             A:=ZACATEK^.MAT;R:=ZACATEK^.ROZMER;G:=ZACATEK^.GAMA;
             x:=zacatek;ZACATEK:=ZACATEK^.NEXT;dispose(x);pocet:=pocet-1;
      m:=a;
     UNTIL R=0;
     WRITELN(LST,'OPTIMALNI CESTA OBCHODNIHO CESTUJICIHO');
     WRITELN(LST,'======================================');
     WRITELN(LST,'DELKA CESTY:',G);WRITELN(LST,'VYPIS HRAN CESTY:');
    FOR I:=1 TO N DO FOR J:=1 TO N DO
    IF (A[I,J]=-5)
     THEN WRITELN(LST,'hrana ',I,' ',J);
     WRITELN(LST,'VYPIS VRCHOLU CESTY');
     I:=1;J:=1;WRITE(LST,I:2);WHILE J<=N DO begin K:=1;
     WHILE (J<=N) AND (K<=N) DO
  IF A[I,K]=-5 THEN BEGIN J:=J+1;I:=K;WRITE(LST,'-',K:2);k:=k+1
  END else k:=k+1 end;
     WRITELN('HOTOVO!!!');close(lst);close(f)
END.


Místo znaků zde používáme dostatečně velká čísla typu integer. Jiné metody řešení tohoto problému je možné najít v příloze 11.5 Metoda elastické neuronové sítě a 11.6 Corn -fleks metoda

3.5 Minimální pokrytí grafu a optimální cesty v grafech.

Předpokládejme, že je nyní naším cílem spojit určitá místa telefonní či železniční sítí tak, aby její délka byla minimální. Je zřejmé, že tuto síť můžeme zobrazit jako hranově ohodnocený graf.Minimální spojení mezi všemi požadovanými místy bude realizovat souvislý graf s minimálním počtem hran - tedy strom. Naším úkolem je najít mezi všemi pokrývajícími stromy ten, který bude mít minimální součet délek všech stran. Uveďme si jednoduchý algoritmus výběru minimálního pokrývajícího stromu grafu:

KROK 1. Položíme počet vybraných hran i=1. Vybereme hranu s minimálním ohodnocením.

KROK 2. Položíme i=i+1 a pokud je i<n-1 (počet vrcholů grafu), pak vybereme další hranu s minimální délkou ze zbývajících (ještě nevybraných) hran grafu a to takovou, která s předchozími nevytvoří cyklus.

KROK 3. Krok 2 opakujeme do té doby, dokud je to možné.

Příklad.

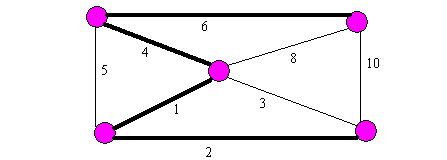

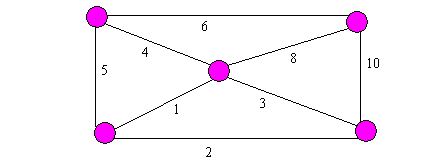

Nalezněte minimální pokrývající strom grafu, který je zobrazen na následujícím obrázku.

Obr.14

Postup výběru minimálního stromu v tomto příkladu je následující:

(4,5),(3,4),(1,5),(1,2)

Obr.15

Program pro nalezení minimálního pokrývajícího stromu.
PROGRAM MPG;
VAR I,J,M,N,N1,N2,K,W:INTEGER;
L:0..1;
LA,ID:ARRAY[1..20] OF 0..1;
NB,NE,VAL:ARRAY[1..20] OF INTEGER;
BEGIN
WRITE('ZADEJ POCET HRAN A UZLU:');READLN(M,N);
{M-POCET HRAN,N-POCET VRCHOLU}
FOR I:=1 TO M DO BEGIN READ(NB[I],NE[I],VAL[I]);ID[I]:=0 END;
{GRAF ZADAME POMOCI HRAN - PRVNI JE CISLO UZLU ZACATEK HRANY,
NASLEDUJE CISLO UZLU-KONEC HRANY A TRETI CISLO JE DELKA HRANY}
LA[1]:=1;
FOR J:=2 TO N DO LA[J]:=0;K:=0;
WHILE K<N-1 DO BEGIN
L:=0;FOR I:=1 TO M DO BEGIN IF ID[I]<>1 THEN BEGIN
N1:=NB[I];N2:=NE[I];
IF LA[N1]+LA[N2]=1 THEN IF L=0 THEN BEGIN
L:=1;W:=VAL[I];J:=I END
ELSE
IF VAL[I]<W THEN BEGIN W:=VAL[I];
J:=I END
END
END;
ID[J]:=1;N1:=NB[J];N2:=NE[J];
IF LA[N1]=0 THEN LA[N1]:=1;LA[N2]:=1;K:=K+1
END;
WRITELN('VÝSLEDKY: - MINIMÁLNI POKRYTÍ GRAFU');
WRITELN('POČÁTEK KONEC DÉLKA HRANY');
FOR I:=1 TO M DO IF ID[I]=1 THEN WRITELN(NB[I]:10,NE[I]:10,VAL[I]:10);
END.
Příklad vstupních dat. Příklad výstupní sestavy.
10 7  VÝSLEDKY: - MINIMÁLNÍ POKRYTÍ GRAFU
1 2 3  POČÁTEK KONEC DÉLKA HRANY
1 3 7
1 2 3
2 4 5
2 4 5
3 4 2
3 4 2
3 5 6
4 6 2
2 6 6
4 5 1
4 6 2
5 7 3
4 5 1
6 7 7
5 7 3

Výpočet minimální kostry grafu v JavaScriptu



Algoritmy výběru nejkratších nebo nejdelších cest mezi dvěma vrcholy souvislého grafu nacházejí aplikace v nejrůznějších oblastech činnosti a my se s nimi ještě v dalším textu setkáme. Význam těchto úloh je pro nás intuitivně spojen s nalezením nejkratších vzdáleností v grafu a s problémy minimalizace především přepravních nákladů. Pojem nejdelší cesty pak figuruje především v úlohách určení kritické cesty v síťovém grafu a optimalizačních úlohách na síťových grafech. Bezprostřední vliv těchto algoritmů se projevil v zásadní změně metod řešení úloh trasování v dopravě.

Předpokládejme, že máme k dispozici část silniční mapy, kterou můžeme popsat jako neorientovaný graf, ve kterém křižovatky tvoří vrcholy grafu a spojnice křižovatek hrany. Ohodnocení grafu jsou vzdálenosti mezi křižovatkami. Úkolem je najít nejkratší cestu, která spojuje dvě zadané křižovatky v mapě.

Algoritmus Forda-Fulkersona.

Pro řešení naší úlohy zavedeme nové proměnné, které označíme jako wi, a které přiřadíme každému vrcholu grafu. Jejich faktický význam bude vzdálenost od prvního zadaného vrcholu do daného vrcholu i.

Nechť počátečním vrcholem hledané cesty je vrchol s číslem 1.

KROK 1. Položme w1=0 a wi= pro každé i:i#1.

KROK 2. Nalezneme hrany uij pro jejichž ohodnocení dij platí následující vztah

(3.1) wj - wi > dij,

pro takto nalezenou hranu (i,j) ,pokud existuje ,změníme ohodnocení vrcholu wj podle následujícího pravidla

wj = wi + dij

KROK 3. Vrátíme se zpět ke kroku 2 a tento postup opakujeme do té doby, dokud existují hrany,pro které je splněn vztah 3.1. Nechť koncovým vrcholem cesty je vrchol q, pak wq udává délku nejkratší cesty mezi vrcholem 1 a vrcholem q.

Zbylým problémem je najít posloupnost hran, která tuto cestu realizuje. Posloupnost hran určujeme zpětně od vrcholu q grafu. Podle postupu určení hodnot wj je zřejmé, že se musí najít minimálně jeden vrchol j takový, že

wq - wj = dqj

a analogicky můžeme postupovat tímto způsobem dále, až dosáhneme výchozí vrchol grafu.

Mohou nastat i situace, které jsme zatím nepředvídali. Jednou z nich je ta, kdy není možné aplikovat krok 2 algoritmu a wq= . V takovém případě je graf nesouvislý a cesta mezi vrcholy 1 a q neexistuje.

Podstatně lepší je úprava algoritmu, kterou provedl Dantzig. Odstranil chaotičnost výpočtu a dosáhl toho, že každý vrchol grafu získá ohodnocení wj pouze jednou a to následujícím způsobem

(3.2) wk = m i n {wi + dij}  V tomto vztahu se minimum počítá pro všechna i ,pro která je již definována hodnota wi a pro všechna j, pro která wj dosud definována není a přitom existuje hrana uij. Celý výpočet je možné organizovat jak v samotném grafu, tak i v tabulce. V případě malého grafu je výhodnější výpočet provádět v grafu. V případě složitějšího grafu je lepší používat tabulku.

Příklad.

Nechť je zadán graf pomocí jednotlivých hran a jejich délek.
Počáteční vrchol  Koncový vrchol  délka hrany
1  2  16
1  4  12
1  5  7
1  6  19
1  7  11
2  3  9
2  4  18
2  7  17
2  8  11
2  9  24
3  4  28
3  9  12
4  5  14
5  6  10
6  7  18
7  8  21
8  9  16
Nyní sestavíme tabulku, ve které v prvním řádku budeme uvádět hodnotu wi , v druhém řádku číslo uzlu a v dalších řádcích jednotlivé uzly, které jsou z daného přímo dosažitelné. Řekněme, že naším cílem je najít nejkratší cestu z vrcholu 6 do vrcholu 9.
wi  0
i  ==1=  ==2=  ==3=  ==4=  ==5=  ==6=  ==7=  ==8=  ==9=
1(19)
5(10)
7(18)
Nyní vypočteme minimum pro ještě neoznačené sloupce, k tomu můžeme využít zatím pouze sloupce 6. Provádíme to tak, že sčítáme odpovídající hodnotu wi s hodnotou uvedenou v závorce,t.j. 0+19, 0+10, 0+18. Minimální hodnota je deset a dosahuje se ve vrcholu pět, označíme tedy tento vrchol hodnotou w5=10 a vypíšeme všechny dosažitelné hrany s jejich délkou.
wi  10  0
i  ==1=  ==2=  ==3=  ==4=  ==5=  ==6=  ==7=  ==8=  ==9=
1(7)  1(19)
4(14)  5(10)
6(10)  7(18)
Nyní dostáváme hodnoty součtů 10+7, 10+14, 10+10, 0+19, 0+18, minimum je v tomto případě sedmnáct a dosahuje se na vrcholu 1.
wi  17  10  0
i  ==1=  ==2=  ==3=  ==4=  ==5=  ==6=  ==7=  ==8=  ==9=
2(16)  1(7)  1(19)
4(12)  4(14)  5(10)
7(11)  6(10)  7(18)
Další kroky přeskočíme a uvedeme hned již závěrečnou tabulku, ve které čísla sloupců vznikala postupně, podle velikosti a ve sloupcích jsou uváděny pouze vrcholy, které ještě nemají ohodnocení.
wi  17  33  42  24  10  0  18  39  54
i  ==1=  ==2=  ==3=  ==4=  ==5=  ==6=  ==7=  ==8=  ==9=
2(16)  3(9)  9(12)  2(18)  1(7)  1(19)  2(17)  9(16)
4(12)  9(24)  3(28)  4(14)  5(10)  8(21)
7(11)  6(10)  7(18)
Zjistili jsme, že délka minimální cesty je 54 jednotek a je třeba ještě určit, kudy vede. Začneme od konce a zjistíme, ze kterého sloupce jsme dosáhli hodnotu 54. Ve všech sloupcích nalezneme hodnoty 9 a sečteme hodnotu wi s hodnotou uvedenou v závorce. Pokud tato hodnota dá 54, pak jsme se dostali do vrcholu 9 z tohoto sloupce a tento sloupec můžeme považovat za konec cesty a zopakovat všechny předchozí kroky. Tento postup ilustrují v následující tabulce pole, označená čtverečkem.

wi 17 33 42 24 10 0 18 39 54

i 1 2 3 4 5 6 7 8 9

2(16) 3(9) 9(12) 2(18) 1(7) 1(19) 2(17) 9(16)

4(12) 9(24) 3(28) 4(14) 5(10) 8(21)

7(11) 6(10) 7(18)

Vidíme tedy, že optimální cesta vede přes vrcholy 6-5-1-2-3-9.
Analogický algoritmus pro orientovaný graf předvádí metoda uvedená v příloze 11.7 algoritmus Dijkstra

V některých případech je třeba znát nejen nejmenší vzdálenost mezi určitou dvojicí vrcholů, ale mezi libovolnou dvojicí vrcholů v grafu. Použití výše uvedeného algoritmu je v tomto případě značně neefektivní. Pro řešení uvedené úlohy je možné využít operace minimálního sčítání.

Definujme operaci minimálního sčítání následujícím způsobem pro matice A. B typů (p,q) a (q,r):

C = A (+) B ,kde cij= m i n {aik +akj}

1<k<q

Pro výpočet všech nejkratších vzdáleností v grafu je třeba mít k dispozici matici vzdáleností grafu, kterou pak považujeme za výchozí matici. Označme si ji např. D0. Při vypočtu pak postupujeme tak, že použijeme operaci minimálního sčítání k vytvoření matice D1 podle následujícího vztahu

D1 = D0 (+) D0

Matice D1 obsahuje všechny minimální vzdálenosti, které jsou tvořeny cestami z jedné nebo dvou hran. Analogicky můžeme z matice D1 vytvořit matici D2 atd. Protože nevíme, jak dlouhá nejkratší cesta bude,( co se týká počtu hran) musíme v tomto postupu pokračovat tak dlouho, až bude platit, že Di+1 = Di.

Program pro nalezení minimálních vzdáleností v grafu.
PROGRAM MIRA;
(* URČENÍ MINIMÁLNÍCH VZDÁLENOSTÍ V GRAFU*)
TYPE JMENO=ARRAY[1..10] OF CHAR;
VAR I,J,K,L,JJ,I1,I2,P:0..100;
A:CHAR;M,II,S,N:INTEGER;LOG:BOOLEAN;
Q:ARRAY[1..100] OF JMENO;
B:JMENO;
D:ARRAY[1..100] OF INTEGER;
FUNCTION WW(I,J:INTEGER):INTEGER;
BEGIN WW:=(I-1)*(M-(I-2) DIV 2)+J-I+1 END;
BEGIN
WRITE('ZADEJ POČET VZDÁLENOSTÍ');READ(M);L:=0;
FOR I:=1 TO M DO FOR J:=1 TO M DO
IF I=J THEN D[WW(I,J)]:=0 ELSE D[WW(I,J)]:=32500;
FOR II:=1 TO M DO BEGIN
FOR JJ:=1 TO 2 DO BEGIN A:=CHR(13);WHILE A<'A' DO READ(A);J:=1;
WHILE (A>='A')AND(A<='Z')AND(A<>' ') DO BEGIN B[J]:=A;
READ(A);J:=J+1 END;
FOR I:=J TO 10 DO B[I]:=' ';K:=0;
FOR I:=1 TO L DO IF Q[I]=B THEN K:=I;
IF K=0 THEN BEGIN L:=L+1;Q[L]:=B;K:=L END;
IF JJ=1 THEN I1:=K ELSE I2:=K END;
IF I2<I1 THEN BEGIN P:=I1;I1:=I2;I2:=P END;READLN(N);
I1:=WW(I1,I2);D[I1]:=N END;
LOG:=TRUE;
WHILE LOG DO BEGIN LOG:=FALSE;
FOR I:=1 TO M DO
FOR J:=I+1 TO M DO BEGIN S:=D[WW(I,J)];
FOR K:=1 TO M DO BEGIN
IF K IN [I..J] THEN BEGIN I1:=WW(I,K);I2:=WW(K,J) END;
IF K<I THEN BEGIN I1:=WW(K,I);I2:=WW(K,J) END;
IF K>J THEN BEGIN I1:=WW(I,K);I2:=WW(J,K) END;
IF S>D[I1]+D[I2] THEN BEGIN S:=D[I1]+D[I2];
LOG:=TRUE END END;
D[WW(I,J)]:=S END END;
FOR I:=1 TO L DO BEGIN WRITE(Q[I]);
FOR I1:=1 TO L DO IF I1<I THEN WRITE(' ') ELSE WRITE(D[WW(I,I1)]:4);
WRITELN END
END.
Příklad vstupních dat. Příklad výstupní sestavy.

4

blansko adamov 9 blansko 0 9 12 15

blansko sloup 12 adamov 0 21 4

blansko krtiny 15 sloup 0 27

adamov krtiny 4 krtiny 0

3.6 Sítě, optimalizační úlohy na sítích.

Definice 3.16

Sítí nazýváme takový souvislý graf, ve kterém jsou vyčleněny některé podmnožiny vrcholů grafu ( obvykle dvě), nazývané póly sítě (stup a výstup).

POZNÁMKA. V dalším textu budeme používat pouze orientovaný, souvislý, hranově ohodnocený graf se dvěma póly. Budeme předpokládat, že ohodnocení hran jsou nezáporná čísla. Tato čísla budeme nazývat propustností a prakticky je považovat za hodnotu, která z nějakých důvodů nesmí být překročena.

Z praktického hlediska může být tímto způsobem znázorněna síť vodovodní, silniční, plynová apod.

Definice 3.17

Proudem, tokem v síti, nazýváme dvojici (f,w), kde w je určitá orientace sítě a f(u) je nezáporná funkce,zadaná na množině všech hran. Hodnoty této funkce nepřevyšují propustnosti hran a v každém vnitřním uzlu vyhovují následující podmínce:

0< f(u) < b(u) omezení propustnosti

R(a) = E f(u) - E f(u) = 0

uEG(a) uEH(a)

kde G(a) je množina všech hran, které vstupují do vrcholu a sitě a H(a) je množina všech hran, které z vrcholu a vystupují. Dále můžeme zavést hodnotu ceny jednotky přepravované po hraně u sítě c(u).

Při těchto omezeních a označeních můžeme nyní zformulovat několik extremálních problémů na sítích:

1.Minimalizujte sumární cenu zadaného proudu v síti.

2.Nalezněte maximální možný proud v síti.

Definice 3.18

Nenasycenou (augmentální) cestou nazveme takovou cestu v síti, která vede ze vstupu do výstupu a jejíž každá hrana má kladnou propustnost.

V dalším textu se budeme zabývat pouze algoritmem nalezení maximálního proudu v síti. Proudy po hranách u nebudeme používat přímo, ale prostřednictvím změn ohodnocení propustností jednotlivých hran a opačně orientovaných hran. Budeme předpokládat, že zadané propustnosti jsou konstantní bu. Symbol du budeme používat pak pro změněnou propustnost hrany.

Nechť je zadána hrana e=(i,j)EU. Rozšíříme množinu U tak, že do ní zařadíme i hranu g=(j,i). Budeme dále předpokládat, že de=be-xe a dg=xe , kde xe je určitá hodnota proudu v některé iteraci algoritmu.

Růst proudu podél určité nenasycené cesty probíhá díky poklesu změněných propustností každé hrany o hodnotu o. Největší hodnota o, která nenarušuje žádné z omezení je rovna minimální propustnosti podél této nenasycené cesty.

Algoritmus výpočtu probíhá po přípustných proudech (jedná se tedy o přímý algoritmus výpočtu). Proudu přiřadíme nejprve nulovou hodnotu, takové řešení je přípustné, ale pravděpodobně nikoliv optimální. Další částí je nalezení nenasycené cesty a zvýšení proudu jejím prostřednictvím. Pro nalezení této cesty můžeme využít algoritmu, který bude analogický algoritmu Forda-Fulkersona, s kterým jsme se již seznámili v předchozích paragrafech.

KROK 0. Nechť všechny vstupy jsou označeny, ale nejsou prohlédnuty a všechny ostatní uzly jsou neoznačeny.

KROK 1. Vybereme libovolný označený, ale neprohlédnutý uzel i.

KROK 2. Prohlédneme všechny hrany e(i,j) s propustností de>0, které spojují uzel i s ještě neoznačenými uzly j. Označíme uzly j a hrany ej=(i,j). Nyní můžeme považovat vrchol i za označený a prohlédnutý a uzel j označen a neprohlédnut. Jestliže je výstup ze sítě označen je nenasycená cesta nalezena, v opačném případě přecházíme ke kroku 3.

KROK 3. Nechť uzel i je označen a prohlédnut. Přecházíme ke kroku 1 a postup opakujeme do té doby, dokud existují označené a neprohlédnuté uzly.

Jestliže je algoritmus ukončen krokem 2 je nenasycená cesta nalezena,je-li ukončen krokem 3, pak již nenasycená cesta v síti neexistuje.

Věta 3.6.1

Výše uvedený algoritmus nalezení maximálního proudu v síti je konečný.

Důkaz.

Je zřejmé, že v případě celých hodnot propustností se proud v síti při každém kroku zvýší minimálně o jednu jednotku a i změněná propustnost zůstane celočíselnou. Dále je zřejmé, že výše uvedený algoritmus dovede najít vždy nenasycenou cestu, pokud tato cesta existuje. Bohužel není již tak jednoduché dokázat, že v případě, kdy neexistuje nenasycená cesta je získaný proud v síti maximální.

Definice 3.19

Řez sítě nazýváme prostým řezem, pokud tento řez po vynechání jakékoliv jedné hrany již přestává být řezem. Propustností tohoto řezu D(w) nazveme součet propustností jednotlivých hran, které tento řez obsahuje.

Věta 3.6.2 (Forda-Fulkersona)

Maximální proud v síti je roven minimální propustnosti prostého řezu sítě.

Důkaz.

Označme maximální proud jako Qmax a minimální řez jako Dmin. Nejprve dokažme, že Qmax<Dmin. Abychom dokázali tento fakt, stačí dokázat,že pro libovolný řez a libovolný proud v síti platí Q < D, a to je zřejmé z fyzického smyslu úlohy. Sečteme hodnoty R(a) po všech vrcholech 'a' sítě, z jedné strany je to hodnota rovná Q a z druhé strany je to algebraický součet hodnot všech proudů jdoucích řezem zleva doprava. Jelikož f(u)<d(u) získáme potřebnou nerovnost.

Dokažme nyní,že v síti lze vytvořit proud rovný Dmin. Důkaz provedeme indukcí podle počtu hran sítě. Nechť je počet hran nulový, to znamená, že síť je složena z izolovaných vrcholů. Je zřejmé, že v takovém případě Q = Dmin = 0. P5edpokl8dejme nyní, že pro libovolnou síť, obsahující p hran je věta již dokázána. Dokažme nejprve následující větu:

Věta 3.6.3

V síti je možné vytvořit libovolný proud, který je menší než Dmin.

Důkaz.

Nalezneme v síti řez s propustností Dmin. Snížíme tuto propustnost na hodnotu Q a podle předpokladu indukce v dané síti musí existovat daný proud. Je zřejmé, že tento proud musí existovat i v původní síti. Věta je dokázána.

Využijeme-li dokázanou větu pro důkaz věty Forda-fulkersona a snížíme některé

propustnosti tak, aby byly splněny následující podmínky:

1. Propustnost každého prostího řezu není menší než Dmin.

2. Každá hrana je správně orientovaná (zleva doprava) v některém minimálním řezu nebo má nulovou propustnost.

Jestliže v takto zvolené síti existují hrany s nulovou propustností, pak je můžeme odstranit a vznikne síť s méně než p hranami a ta splňuje větu podle předpokladu indukce. Zbylé případy můžeme rozdělit na dvě kategorie:

A. Každá cesta obsahuje ne víc než dvě hrany.

B. Existuje cesta, která obsahuje alespoň tři hrany.

V případě A se jedná o paralelní spojení určitého počtu hran spojujících přímo vstup a výstup sítě a určitých podsítí. Situace je znázorněna na následujícím obrázku č.14

Obr.16

Je jasné,že prostými řezy mohou být pouze takové množiny hran, které obsahují přímé spojení vstupu a výstupu a v každé podsíti jsou orientovány buď zleva doprava nebo naopak. Odtud plyne, že součet propustností v levé části musí být stejný jako součet propustností v pravé části, ale v takovém případě lze vzít proud rovný přímo propustnosti dané hrany a věta je dokázána.

V případě B obsahuje síť vnitřní hranu. Vezměme minimální řez, který obsahuje tuto hranu a každou hranu tohoto řezu nahraďme seriovým spojením dvou hran se stejnou propustností. Sjednocením vrcholů, dělících tyto hrany vznikne seriové spojení dvou sítí. Každá z těchto sítí opsahuje méně než p hran a věta je dokázána zcela a úplně.

3.7 Matematické základy metod síťové analýzy.

Definice 3.20

Projektem nazýváme komplex vzájemně spojených prací, k jejichž vykonání jsou vyčleněny určité prostředky a jsou stanoveny určité doby pro jejich vykonání.

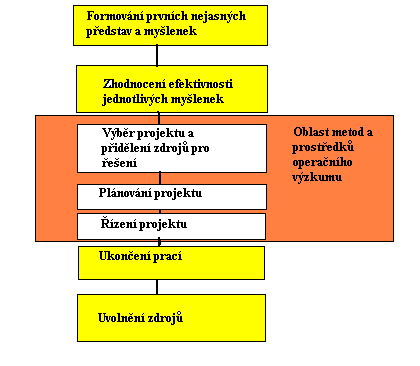

Projektem v širokém slova smyslu chápeme cestu od mlhavé, nejasné myšlenky ke konečnému produktu, výrobku, stavbě apod. Etapy zpracování projektu jsou znázorněny na následujícím obrázku č.16. Dále se budeme zabývat jen některými částmi této složité činnosti a to těmi, ve kterých mohou být použity optimalizační metody operačního výzkumu.


3.8 Metody a modely výběru projektu.

Modely výběru projektu by měly sloužit vedoucím pracovníkům ke stanovení priorit mezi jednotlivými projekty a k jejich posouzení z nejrůznějších hledisek. Umožňují z mnoha alternativ vyčlenit prostředky a zdroje na to, co je optimální a efektivní a to později realizovat. Existují tři základní typy modelů tohoto procesu, založené na hodnoceních expertů, na ekonomických ukazatelích a na rozdělování objemu kapitálových investic.

První dva typy byly založeny a vypracovány a jsou využívány především vedoucími pracovníky, praktiky pro řešení otázky výhodnosti a priorit jednotlivých projektů. Poslední skupina metod - rozdělování kapitálových investic se využívá především pro optimální rozdělování prostředků, které jsou k dispozici.

3.8.1. Expertní hodnocení.

Jestliže projekty mají spíše výzkumný charakter, pak obyčejně nemáme k dispozici dostatečně kvalitní objektivní informace o projektech, nákladech, realizovatelnosti a následně všechny řídící proměnné v optimalizačních modelech bývají vysoce neurčité. Především v těchto případech se využívají názory dostatečně zkušených a odborně zdatných jednotlivců, odborníků v dané oblasti, kterým říkáme experti.

Jejich pozice pro použití určité soustavy kritérií a charakteristik projektu, kterým by měl vyhovovat projekt vyhovovat, bývají obvykle přínosem pro optimální rozhodování.

Velmi často je využíván bodovací systém. V tomto systému bývá určitým počtem bodů ohodnocen každý z navrhovaných projektů a každému z expertů je přiřazena určitá váha (podle jeho postavení, praxe, zkušeností apod.) .Pokud má bodovací systém vícekriterií, jsou váhy přiřazeny i jednotlivým kriteriím. Hodnocení projektu má pak charakter ekonomické konvoluce jednotlivých kritérií a jednotlivých expertů.

Uveďme si příklad hodnocení jednoho projektu jedním expertem.

Bodovací systém je 1 až 10 bodů pro každé ze tří uvedených kriterií.
Kriterium  Váha  Hodnocení  celkem
Pravděpodobnost realizace  3  5  15
Zisk z realizace  2  10  20
Náklady  1  3  3
Celkové hodnocení  38
Úspěšnost projektu je možné výjádřit i v procentech: 38/60*100==63.333 % , 60 je maximální možný dosažitelný počet bodů při hodnocení.

Může vznikat i otázka rozdělení projektů do několika skupin, na základě kterých lze vybrat určit určité měřítko hodnocení.

Příklad.

Předpokládejme, že v posledních dvou letech kolísala cena projektů v rozmezí od 5 do 15 miliónů Kčs a distribuční funkce nákladů pro 21 realizovaných projektů odpovídala následující tabulce:
5  6  7  8  9  10  11  12  13  14  15
*  *  *  *  *  **  **  *  *  *
**  **  *
*  *
*
1  1  1  1  1  1  2  2  2  3  3
Podle takto zvoleného měřítka je možné rozdělit projekty do tří skupin a ohodnotit je odpovídajícím způsobem jedním, dvěma nebo třemi body. V uvedeném příkladě jsme použili čistě stochastický přístup. Tímto způsobem se dá i pro kvalitativní kritéria použít kvantitativního hodnocení. Je možné využít i kombinace hodnocení kvantitativních a kvalitativních.


3.8.2. Ekonomické ukazatele.

Stanovení priority možných variant projektů v období hodnocení projektu a rozdělení zdrojů se provádí na základě různých ekonomických ukazatelů:

Ukazatel Ansoffa:

Ukazatel kvality projektu = (r*d*p*(T+B)*E*)/(Sk)

Popis jednotlivých označení je následující:

r pravděpodobnost úspěšného ukončení prací

d pravděpodobnost úspěšného zavedení do praxe

p pravděpodobnost úspěšné realizace

T technický ukazatel projektu

B ekonomický ukazatel projektu

E* relativní důchod,který projekt přinese

Sk celkové kapitálové investice

Dalším z celé plejády používaných ukazatelů je

Ukazatel Olsena:

význam projektu = (r*d*p*s*p*n)/(cena projektu)

s roční prodej produkce

p důchod, který realizuje prodej jednotky produkce

n doba trvání projektu

(ostatní položky jsou stejné jako u ukazatele Ansoffa)

Ukazatel Harta:

návratnost kapitálu = (p*G*)/(R*+ D*+ F*+ W)

X* označuje vždy relativní hodnotu uvedené veličiny

G hrubý zisk

R náklady na výzkum

D náklady na zavedení do praxe

F přímá spotřeba základních fondů

W provozní kapitál

Ukazatelů těchto typů se používá poměrně běžně v průmyslové i stavební praxi. Mimo tyto ukazatele existuje i řada dalších: Villderse, Dismana apod.

3.8.3. Metody a modely rozdělení kapitálových investic.

V modelech rozdělování kapitálových investic je stanovena implicitně priorita možných variant v souladu s rozměry vyčleněných prostředků. V obecném případě může být vytvořen matematický model úlohy následujícího typu:

max  vj(xj) přitom xj < B.

B je celkové množství prostředků, které jsou k dispozici, xj jsou prostředky, které budou vyčleněny na j-tý projekt. Jednotlivé funkce mohou mít nejrůznější povahu, mohou být nelineární, lineární, konstantní pro daný projekt. V posledním případě, při konstantních hodnotách pro každý z projektů se model stává modelem ekonomických ukazatelů. vj je přitom ukazatelem priority jednotlivých projektů.

3.9 Matematické metody síťového (kalendářního) plánování.

Pokud je již přijato rozhodnutí o započetí prací nad vybraným projektem, je obyčejně třeba vyřešit úlohu o dokončení projektu (sestavit harmonogram provádění jednotlivých prací) za zadaný čas a s vyčleněnými prostředky.

Pro řešení této úlohy byly v letech 1956-1958 vypracovány dvě metody. Jednou z nich je metoda kritické cesty (Critical Path Method - zkráceně CPM), která byla poprvé použita společností DuPont Co. a byla dále rozvinuta v pracích firmy Mauchly Associates. Druhou je metoda ocenění a přehodnocení projektu , známá pod názvem PERT ( Project Evaluation and Review Technique), která byla vypracována pro ministerstvo válečného námořnictva USA v souladu s programem výroby ponorek, vybavených raketami Polaris.

Charakteristickým rysem těchto metod je zobrazení projektu ve tvaru grafu, přesněji řečeno v souvislosti s body zahájení a ukončení realizace projektu ve tvaru sítě. Síť zobrazuje kauzální (příčinné) vztahy mezi jednotlivými činnostmi - tedy vpodstatě topologickou návaznost jednotlivých prací na sebe. Například nejprve musí být proveden výkop, potom betonáž základů a teprve pak je možné postavit zeď z cihel, ne naopak.

3.9.1. Zobrazení projektu ve tvaru sítě.

Síťové plánování začínáme sestavením seznamu prováděných činností (prací), ohodnocením jejich délky trvání a určením topologických návazností na sebe. K tomu účelu je možné využít podkladů nejrůznějšího typu, například normy apod. Práce zobrazíme jako orientované hrany sítě, orientace těchto hran pak ukazuje průběh jednotlivých činností projektu (viz obr.17)

Obr.17

Události,které odpovídají počátkům a koncům jednotlivých činností jsou zobrazeny jako uzly sítě. Abychom nemuseli popisovat jednotlivé hrany šipkami, je možné se dohodnout tak, že počáteční vrchol činnosti budeme označovat uzlem s nižším číslem než vrchol koncový.

Existují určitá pravidla, která musíme respektovat při sestavení sítě:

1. Žádné dvě práce nemohou být identifikovány se dvěma stejnými událostmi. To znamená, že následující část sítě nesprávně zobrazuje stejné ukončení dvou prací.

Obr.18

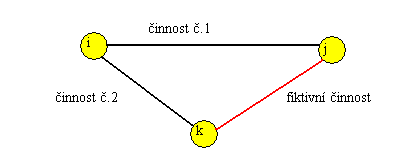

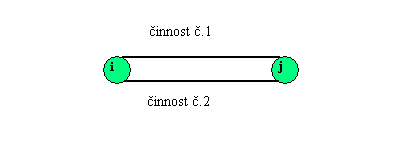

Takovou situaci musíme zobrazit tak, jak ukazuje následující obrázek. Čárkovaně označujeme tzv. fiktivní práce. Jsou to práce, které reálně neexistují, mají nulovou dobu trvání a nulové nároky na zdroje. Slouží pouze k zachycení správné topologie sítě.

Obr.19

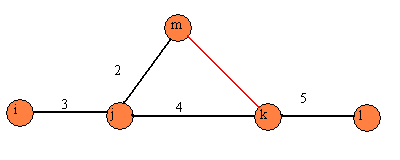

2. Vztahy předcházení a následování musí být zachovány v celé síti. Předpokládejme, že činnost 5 následuje za činnostmi 2 a 4, které následují za činností 3. V takovém případě část sítě, která zobrazuje tuto situaci, vypadá následovně

Obr.20

To vše ovšem pouze v případě, že požadujeme, aby práce 5 byla zahájena až po ukončení práce 2. Pokud tento požadavek nemáme, pak bude výše uvedená část sítě vypadat následujícím způsobem:

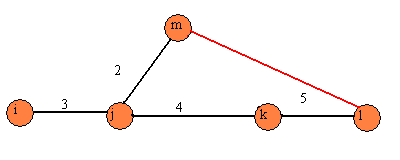

Obr.21

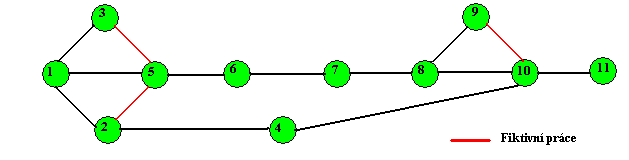

Realizace obou těchto pravidel je znázorněna také na úvodním obrázku č.17. Činnosti jako takové obyčejně popisujeme analyticky pomocí počátečních a koncových uzlů, pomocí délek činností a případně i nároků na jiné zdroje než časové.

3.9.2. Kritická cesta v síťovém grafu.

Definice 3.21.

Kritickými nazýváme ty činnosti v síťovém grafu, jejichž prodloužení povede k ekvivalentnímu zdržení dokončení celého projektu. Cesta v síti, která je sestavena z kritických činností, se nazývá kritickou cestou. Délku kritické cesty budeme nazývat kritickou dobou.

Poznámka.

V definici kritické cesty z ČSN 01 0111 je nesmyslný sám pojem síťového grafu. Buď se jedná o graf nebo o síť, což je zvláštní případ grafu. Protože se však pojem síťový graf běžně používá a vznikl historicky, budeme jej používat bez dalších komentářů. Výše uvedená norma definuje kritickou cestu v síťovém grafu, jako cestu, která má nejdelší dobu trvání. Obě definice jsou zcela ekvivalentní, ale námi uvedená definice obsahuje v sobě nepochybně více informace.

V některých síťových grafech může být kritická cesta určena poměrně jednoduše, jak uvidíte na jednoduchých příkladech, které budou v dalším textu uvedeny. V reálných projektech, jako je např. výstavba atomové elektrárny, přehrady apod. to již tak jednoduché není. Takovéto síťové grafy mohou mít i desetitisíce hran.

Definice 3.22.

Časovou rezervou (rezervní dobou) nazýváme takový časový interval, o který můžeme posunout ukončení práce nebo práci prodloužit, aniž by se změnila celková doba dokončení projektu.

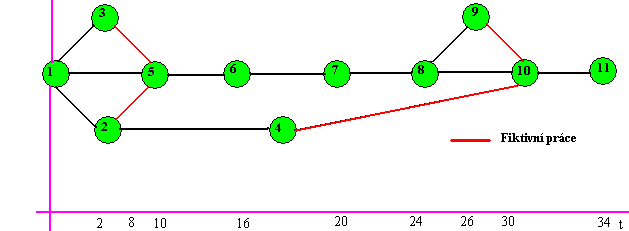

Na následujícím obrázku č.22 je zobrazen projekt v odpovídající časové škále. Celková doba trvání projektu je rovna 34 jednotkám (obvykle se používá jednotka týden, ale může to být i den apod.). Z obrázku je dále zřejmé, že např. činnost (1,2) má celkovou rezervní dobu 8 jednotek, činnost (2,4) 22 jednotek atd.

Obr.22

Abychom mohli vypočítat rezervní doby jednotlivých činností, vypočteme nejprve délku maximální cesty v síti (analogicky výpočtu nejkratší cesty v Dantzigově verzi algoritmu Forda-Fulkersona) a potom stejně, jako jsme určili trasu nejkratší cesty, určíme kritickou cestu v síťovém grafu. Při přímém průchodu sítí získáme nejdříve možné začátky a nejdříve možné konce jednotlivých prací, při zpětném průchodu nejpozději přípustné začátky a konce. Pokud vztáhneme relativní čas ke konkrétní časové škále, získáme kalendářní plán provádění jednotlivých činností, a o to nám vlastně jde.

Ohodnocení uzlu při přímém průchodu vzniká podle Dantzigova vztahu:
ESi = m a x {ESk + tki}

V tomto vztahu je i číslo uzlu, který ještě nebyl ohodnocen, k je číslo uzlu, který již ohodnocen byl a tki je délka hrany, spojující odpovídající uzly. V obrázku č.22 je třeba k tomu, abychom získali hodnotu ES10 vzít maximální hodnotu z ES8 + 6 = 24 + 6 =30; ES9 + 0 = 26 + 0 = 26; ES4 + 0 = 8 + 0 = 8. Z toho plyne, že skutečně ES10 = 30, tak jak je uvedeno na obrázku 22.

Analogický výpočet provádíme při zpětném průchodu sítí. V tomto případě
LFi = m i n {LFk - tjk }

V tomto vztahu je j číslo uzlu, který nebyl ještě při zpětném průchodu ohodnocen, a LFj je nejpozději přípustná doba dokončení všech prací, které končí v uzlu sítě j. Přitom ES1=0 a při zpětném průchodu pro poslední uzel platí, že LFn = ESn.

Při takto ohodnocených vrcholech je možné vyjádřit i různé rezervní doby. Celková rezervní doba se dá vyjádřit vztahem
TFij = LFj - ESi - tij

Definice 3.23.

Volná rezervní doba je počet časových jednotek, o které je možné posunout nebo prodloužit činnost tak, aniž by se posunul nejdříve možný začátek všech bezprostředně následujících prací.
RVij = ESj - ESi - tij

Poznámka.

Volná rezervní doba vzniká pouze v případě, kdy do některého uzlu ústí ještě alespoň jedna hrana.

Definice 3.24.

Nezávislá rezervní doba je počet časových jednotek, o které lze nejvýše prodloužit nebo posunout začátek činnosti, aniž se změní nejdříve možný začátek všech bezprostředně následujících činností a nejpozději přípustný konec činností, které bezprostředně předcházejí.
RNij = ESj - LFi - tij

Definice 3.25.

Závislá rezervní doba je počet časových jednotek, o které lze posunout dobu zahájení činnosti nebo ji prodloužit, aniž se změní nejpozději přípustný začátek všech bezprostředně následujících činností.
RZij = LFj - LFi - tij

Poznámka.

Závislou rezervu obyčejně nepočítáme. Při čerpání jednotlivých rezervních dob postupujeme obvykle od nezávislé k volné a celkové rezervní době ( to proto, aby se již určený kalendářní plán nemusel příliš měnit). Pro výpočet kritické cesty je podstatná pouze celková rezervní doba, ostatní rezervy se využívají především při algoritmech přerozdělování a optimalizaci zdrojů na síťových grafech.

Postup výpočtu realizujeme obvykle a) v matici

b) v grafu

c) v tabulce

Budeme se zabývat výpočtem v tabulce a výpočet na počítači provedeme rovněž tímto způsobem. Máme pro to dva důvody. První je ten, že v reálných sítích je výpočet v grafu nepřehledný a matice zabírá zbytečně moc místa v operační paměti počítače.

Příklad.

Využijeme zadání, které je zobrazeno na obr. 22.
číslo

činnosti  		činnost

od do  		doba

trvání  		ES

začátek  		ES

konec  		LS

začátek  		LS

konec  		TF
1  1-2  2
2  1-3  2
3  1-5  10
4  2-4  6
5  2-5  0
6  3-6  0
7  4-10  0
8  5-6  6
9  6-7  4
10  7-8  4
11  8-9  2
12  8-10  6
13  9-10  0
14  10-11  4
Předchozí tabulka zachycuje zadání dat. Pro pohodlný výpočet je dobré

1)mít uzly očíslované tak, aby číslo počátečního uzlu hrany bylo nižší než číslo koncového uzlu (je zajištěna acykličnost grafu)

2) mít práce seřazeny lexikograficky podle počátečních a koncových uzlů
číslo

činnosti  		činnost

od do  		doba

trvání  		ES

začátek  		ES

konec  		LS

začátek  		LS

konec  		TF
1  1-2  2  0  2
2  1-3  2  0  2
3  1-5  10  0  10
4  2-4  6  2  8
5  2-5  0  2  2
6  3-6  0  2  2
7  4-10  0  8  8
8  5-6  6
9  6-7  4
10  7-8  4
11  8-9  2
12  8-10  6
13  9-10  0
14  10-11  4
Tabulka se zaplňuje následujícím způsobem: práce, které začínají vrcholem 1 grafu, mohou být zahájeny ihned (to je v čase nula), tedy jejich nejdříve možný začátek je v čase nula a nejdříve možný konec získáme tak,že k počátku přičteme délku trvání činnosti. Viz předchozí tabulka.

Začátky dalších činností se získávají z konců prací v odpovídajícím uzlu sítě. Např. činnost 1-2 končí v čase 2 a tedy práce 2-4 můče být nejdříve zahájena v čase 2. Pokud v uvedeném uzlu končí více prací, pak bereme podle vzorce maximální čas ukončení prací v daném uzlu (musí být dokončeny všechny předcházející práce). V uzlu 5 končí práce 1-5 a 2-5. Jedna v čase 10, druhá v čase 2, práce 5-6 může být tedy zahájena až v čase 10.
číslo

činnosti  		činnost

od do  		doba

trvání  		ES

začátek  		ES

konec  		LS

začátek  		LS

konec  		TF
1  1-2  2  0  2
2  1-3  2  0  2
3  1-5  10  0  10
4  2-4  6  2  8
5  2-5  0  2  2
6  3-6  0  2  2
7  4-10  0  8  8
8  5-6  6  10  16
9  6-7  4  16  20
10  7-8  4  20  24
11  8-9  2  24  26
12  8-10  6  24  30
13  9-10  0  26  26
14  10-11  4  30  34
V předchozí tabulce jsme dokončili přímý průchod síťovým grafem a vypočítali kritickou dobu, kterou je maximální hodnota, kterou je ohodnocen poslední vrchol grafu - vrchol s číslem 11. V našem případě má kritická dobo hodnotu 34 jednotek. Nyní přejdeme k zpětnému průchodu grafem a k výpočtu nejpozději přípustných začátků a konců jednotlivých činností. Hodnota 34 je i nejpozději přípustným koncem všech prací, které končí ve vrcholu 11. Od tohoto konce odvodíme začátky nejpozději přípustných prací tak, že odečteme od konce délku práce. Tím dostaneme také nejpozději přípustný konec všech prací, které končí ve vrcholu 10.
číslo

činnosti  		činnost

od do  		doba

trvání  		ES

začátek  		ES

konec  		LS

začátek  		LS

konec  		TF
1  1-2  2  0  2
2  1-3  2  0  2
3  1-5  10  0  10
4  2-4  6  2  8
5  2-5  0  2  2
6  3-6  0  2  2
7  4-10  0  8  8
8  5-6  6  10  16
9  6-7  4  16  20
10  7-8  4  20  24
11  8-9  2  24  26
12  8-10  6  24  30  30
13  9-10  0  26  26  30
14  10-11  4  30  34  30  34
Pokud se dostaneme do situace, kdy je v jednom uzlu více různých nejpozději přípustných začátků prací (např. u prací 11 a 12) , pak z hodnot těchto začátků musíme vybrat minimální hodnotu - to proto, aby se do kritické doby stačily vykonat všechny činnosti a tedy i jejich nejdelší posloupnost. Z hodnot 24 a 28 vybereme tedy hodnotu 24 a tu doplníme jako nejpozději přípustný konec prací, které končí ve vrcholu 8.
číslo

činnosti  		činnost

od do  		doba

trvání  		ES

začátek  		ES

konec  		LS

začátek  		LS

konec  		TF
1  1-2  2  0  2  8  10  8
2  1-3  2  0  2  14  16  14
3  1-5  10  0  10  0  10  0
4  2-4  6  2  8  24  30  22
5  2-5  0  2  2  10  10  8
6  3-6  0  2  2  16  16  14
7  4-10  0  8  8  30  30  22
8  5-6  6  10  16  10  16  0
9  6-7  4  16  20  16  20  0
10  7-8  4  20  24  20  24  0
11  8-9  2  24  26  28  30  4
12  8-10  6  24  30  24  30  0
13  9-10  0  26  26  30  30  4
14  10-11  4  30  34  30  34  0
Celkové rezervní doby vypočteme podle vzorce. Kritické činnosti mají rezervní dobu rovnu 0. Určitým druhem kontroly výpočtu je to, že se výpočet má zpětně sešel v počátečním uzlu sítě. Musí vyjít alespoň jednou nejpozději přípustný začátek ve vrcholu 1 roven 0.

Určitým problémem, který jsme obešli, je číslování vrcholů. Pravidlo, které jsme uvedli, říká, že hrany musí být číslovány tak, aby číslo počátečního vrcholu hrany bylo menší než číslo koncového vrcholu hrany. Takové číslování zaručuje, že graf je acyklický ( neobsahuje žádný cyklus a je tedy správný z logického hlediska - jinak by zahájení činnosti muselo čekat na svůj vlastní konec, což je nesmysl). Ve velkých reálných sítích však velmi často vznikají situace, kdy je třeba doplnit do sítě další práce a není dosti dobře myslitelné, aby při každém tomto doplnění bylo provedeno přečíslování grafu. Je proto třeba vytvořit nějaký algoritmus, který by případně mohl být realizován na počítači, a který by tento problém vyřešil. Postup při přečíslování může být následující:

1. V síti najdeme vrchol, do kterého nevede žádná hrana a označímeho číslem 1. Takový vrchol musí existovat, jinak by graf obsahoval cyklus.

2. Označíme všechny vrcholy grafu, do kterých je možné se dostat po orientovaných hranách z již očíslovaných vrcholů, z nich vybereme ty, do kterých nevedou hrany z vrcholů ještě neočíslovaných a některému přidělíme následující číslo po posledním již přiděleném.

Krok 2 opakujeme do té doby, dokud existují neočíslované vrcholy. Algoritmus může být předčasně ukončen, nelze-li označit vrchol. V takovém případě je graf nesouvislý nebo neexistuje cesta z počátku do konce.To znamená, že graf je špatně sestaven nebo nelze vybrat z označených vrcholů žádný, do kterého by neústila hrana z ještě neočíslovaných vrcholů, graf obsahuje cyklus a je logicky špatně sestaven.

Příklad.

Obr.23

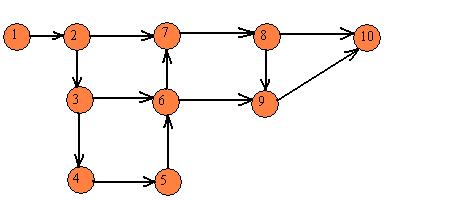

Předchozí obrázek ukazuje postup přečíslování vrcholů sítě.

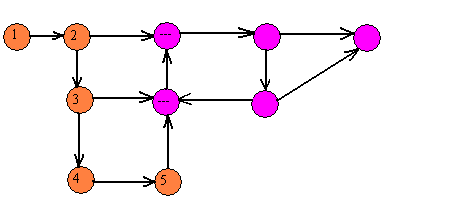

Znakem + jsou zobrazeny označené vrcholy, které mohou být perspektivně očíslovány. V dalším obrázku je již číslování dokončeno.

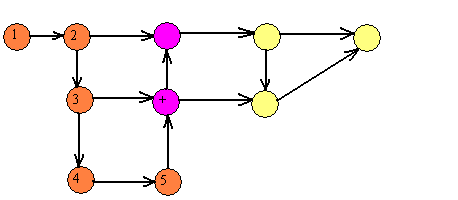

Obr.24

Na následujícím obrázku je znázorněna situace. Síť je zadána nesprávně a nelze očíslovat již žádný další vrchol sítě, síť obsahuje cyklus

Obr.25

Existuje i jiný způsob přečíslování uzlů sítě a to takový, že pokud narazíme na hranu, která naší podmínce nevyhovuje, vyměníme očíslování vrcholů

Příklad.

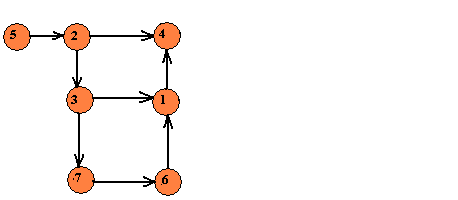

Nechť je zadána síť výčtem hran, které nevyhovují naší podmínce. Např.:

Obr.26
5  2  2  5  2  3
2  3  5  3  3  5
3  1  3  1  5  1
6  1  6  1  6  1
2  4  5  4  3  4
3  7  3  7  5  7
7  6  7  6  7  6
1  4  1  4  1  4
Jako první se narušuje pravidlo u první dvojice vrcholů, zaměníme tedy všude dvojku a pětku. Nyní došlo k záměně u druhé hrany 5,3 zaměníme tedy čísla 5 a 3 a vznikne tabulka následující Stejným způsobem můžeme pokračovat i dále. Tato metoda je pro ruční práci neefektivní, ale poměrně snadno se programuje.


3.9.3. Optimalizace síťových grafů.

Po výpočtu parametrů síťového grafu a určení kalendářního plánu jednotlivých činností je třeba provést tzv. optimalizaci síťového grafu. Pod pojmem optimalizace v tomto případě rozumíme každé zlepšení v komplexu činností s ohledem na doby jejich trvání a na racionální využití různých zdrojů. Z praktického hlediska rozlišujeme časovou optimalizaci, cenovou a proudovou.Časovou optimalizací provádíme zkrácení délky kritické cesty především zkrácením délky kritických prací, změnou topologie sitě a jemnějším členěním prací. Zkrácení kritických prací dosahujeme zkvalitněním jejich realizace, změnou technologie, zlepšením zásobování, racionalizací pracovních míst a také redislokací zdrojů z nekritických prací na práce kritické.

Analýza zdrojů je jedním z velmi důležitých ekonomických faktorů při plánování projektu. Zdroje je možné rozdělit zhruba do tří základních skupin:

- PRACOVNÍ SÍLY

- FINANČNÍ ZDROJE

- MATERIÁLOVÉ ZDROJE

Definice 3.26.

Intenzita spotřeby zdroje je spotřeba zdroje za časovou jednotku.

Aby bylo co optimalizovat, je třeba nejdříve určit úroveň nezbytných zdrojů. To provádíme následujícím způsobem:

A) Vypočítáme kritickou cestu a určíme nejdříve možné a nejpozději přípustné začátky a konce jednotlivých činností.

B) Sestavíme síťový graf v časové stupnici.

C) Vyjasníme celkovou intenzitu spotřeby zdroje pro každý časový interval. Sestavíme Ganttův diagram spotřeby zdrojů podle nejdříve možných a nejpozději přípustných začátků a konců jednotlivých činností. V případě potřeby přerozdělíme zdroje.( O tom, jak vypadá Ganttův diagram bude řeč později.)

Definice 3.27.

Optimálním rozdělením zdrojů rozumíme takové časové rozmístění jednotlivých činností, které zabezpečí při zadané intenzitě spotřeby zdrojů ukončení projektu v minimálním čase.

Pokud je autorovi známo, nebyly publikovány efektivní metody řešení tohoto problému, které by dávaly optimální řešení a současně umožňovaly řešit dostatečně složité síťové grafy. Hodně se v praxi používají heuristické - suboptimální algoritmy a metody. Jedním z nich je i následující algoritmus:

KROK 1. Pro každou práci určíme nejdříve možný a nejpozději přípustný začátek a konec a celkovou rezervní dobu, případně nezávislou a vázanou rezervu.

KROK 2. Vytvoříme síťový graf v časovém měřítku. Určíme intenzity spotřeby pro každý časový interval. Jestliže pro časový interval je splněno omezení na spotřebu zdroje, pak v daném časovém intervalu považujeme optimalizaci za ukončenou. Jestliže tomu tak není, pak přecházíme k následujícímu kroku algoritmu.

KROK 3. Pro provedení korekce očíslujeme práce v tomto intervalu podle růstu jejich celkových rezervních dob. Při stejných rezervních dobách pak podle poklesu jejich intenzit. Započaté práce považujeme za nejdůležitější. Činnosti realizujeme v této škále pouze potud, pokud jsou k dispozici pro jejich provedení dostatečné zdroje.

KROK 4. Celý postup opakujeme pro následující časový interval.

Pro urychlení korekce prací je obyčejně nejdříve určena monotonně rostoucí posloupnost nejdříve možných začátků a konců s projekcí na vodorovnou časovou osu.

Příklad.

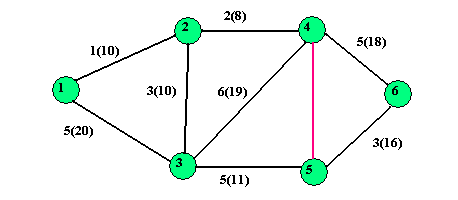

Obr.27

U síťového grafu na obr.27 jsou v závorkách uvedeny intenzity spotřeby pracovní síly. Určíme nejprve kalendářní plán a rezervní doby jednotlivých činností.
činnost  doba

trvání  		spotř.

zdroje  		ES

začátek  		ES

konec  		LF

začátek  		LF

konec  		TF
1-2  1  10  0  1  1  2  1
1-3  5  20  0  5  0  5  0
2-3  3  10  1  4  2  5  1
2-4  2  8  1  3  9  11  8
3-4  6  19  5  11  5  11  0
3-5  5  11  5  10  8  13  3
4-5  0  0  11  11  13  13  2
4-6  5  18  11  16  11  16  0
5-6  3  16  11  14  13  16  2
Obr.28

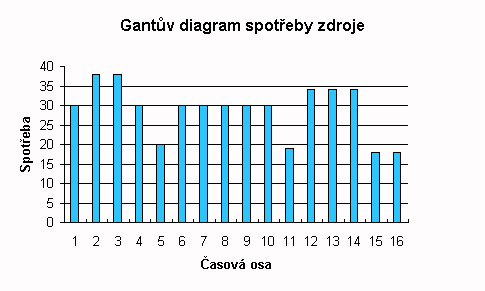

Nyní můžeme přejít k sestrojení Ganttova diagramu.

Obr.29

Předpokládejme, že je třeba vyrovnat spotřebu pracovních sil tak, aby po celou dobu realizace projektu nepřekročila 30 jednotek. Je vidět, že v prvém časovém úseku je vše v naprostém pořádku a práce tam mohou probíhat podle nejdříve možných začátků a konců. V druhém časovém intervalu 1-3 je již situace jiná a je zde třeba provést vyrovnání zdroje. Ukončena je práce 1-2, probíhá práce 1-3 a mají být zahájeny práce 2-3 s rezervou 1 a počtem pracovníků 10 a práce 2-4 s rezervou 8 a počtem pracovníků 8. Do limitu 30 zdroje se nám vejde jen práce 2-3 a práce 2-4 bude muset počkat na svoje zahájení až do časového okamžiku 4, kdy bude dokončena práce 2-3 a uvolněny odpovídající zdroje. V tabulce se tato situace projeví následovně:
činnost  doba

trvání  		spotř.

zdroje  		ES

začátek  		ES

konec  		LF

začátek  		LF

konec  		TF
1-2  1  10  0  1  1  2  1
1-3  5  20  0  5  0  5  0
2-3  3  10  1  4  2  5  1
2-4  2  8  4!!!  6!!!  9  11  5!!!
3-4  6  19  5  11  5  11  0
3-5  5  11  5  10  8  13  3
4-5  0  0  11  11  13  13  2
4-6  5  18  11  16  11  16  0
5-6  3  16  11  14  13  16  2
Dalším časovým intervalem je interval 4-5,ve kterém je vše v pořádku, spotřeba zde tvoří 28 jednotek, v časovém intervalu 5-6 je to 38 jednotek. To již v pořádku není a je nutno v optimalizaci pokračovat. Práce 2-4 musí probíhat a posunout je možné pouze práce 3-4 a 3-5. První práce je kritická s rezervou 0 a druhá má rezervu 3. Musíme tedy začátek práce 3-5 posunout k časovému okamžiku 6, kdy skončí práce 2-4 a uvolní odpovídající zdroje. Spotřeba zdroje tedy bude v intervalu 5-6 27 jednotek a v intervalu 6-11 30 jednotek. Další problémy začnou až v intervalu 11-14, kde spotřeba činí 34 jednotek. Práce 4-6 je kritická s rezervou 0 a práce 5-6 má rezervu pouze 2 jednotky,ovšem její zahájení je možné posunout až k času 16 t.j o 5 jednotek,což je víc než dovoluje rezervní doba. To znamená, že je třeba přepočítat síťový graf, protože by mohla vzniknout jiná kritická cesta a jiné rezervní doby.
činnost  doba

trvání  		spotř.

zdroje  		ES

začátek  		ES

konec  		LF

začátek  		LF

konec  		TF
1-2  1  10  0  1  1  2  1
1-3  5  20  0  5  0  5  0
2-3  3  10  1  4  2  5  1
2-4  2  8  4!!!  6!!!  9  11  5!!!
3-4  6  19  5  11  5  11  0
3-5  5  11  6!!!  11!!!  8  13  2!!!
4-5  0  0  11  11  13  13  2
4-6  5  18  11  16  14  19  3!!!
5-6  3  16  16  19  16  19  0!!!
Práce 4-5 a předcházející není třeba zpětně přepočítávat, protože již probíhají nebo dokonce proběhly, také jejich rezervy jsou již bezpředmětné, protože v jejich rámci již není možno s činnostmi pohybovat (mohlo by dojít k opětné kumulaci zdroje). Smysl mají pouze sloupce s nejdříve možnými začátky a konci jednotlivých prací!!!

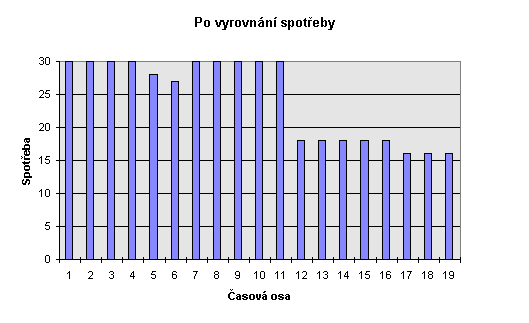

Zobrazme nyní nový průběh spotřeby zdroje v Ganttově diagramu:

Obr.30

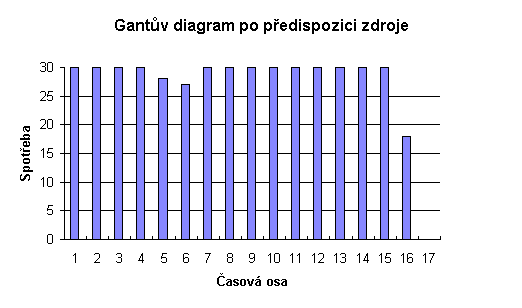

Následně se můžeme pokusit předisponovat pracovníky z jiných prací na některé kritické práce a snížit tak jejich dobu trvání, ne vždy je to však možné.Práce 5-6 má dvě rezervní jednotky a můžeme se tedy pokusit odebrat z ní čtyři pracovníky. Jejich předisponováním na práci 4-6 dosáhneme následující situace:

Obr 30

Pro vyrovnávání spotřeby více než jednoho zdroje lze použít analogický algoritmus. Práce bude posunuta, jestliže alespoň jeden ze zdrojů překročí limit.
